Из чего состоит грузовик? Часть 7. Ходовая часть

В предыдущих частях мы рассматривали:

Каталог оригинальных и неоригинальных запчастей, каталог производителей и продавцов автомобильных запчастей на любой вид транспорта, новые запчасти и б/у. Первый автомобильный поисковик авто запчастей auto-sklad.com

В этой части мы будем говорить об ходовой части грузового автомобиля, рассмотрим переднюю и заднюю ось и подвеску грузовика!

Части и назначение ходовой части:
Рама - это самая главная несущая система грузового автомобиля. Она выдерживает все нагрузки, возникающие при движении автомобиля и служит основанием автомобиля, на раму монтируется двигатель, агрегаты трансмиссии, механизмы органов управления автомобиля и различное дополнительное оборудование, а также кабину и кузов.
Балки мостов служат для восприятия вертикальных, поперечных и продольных усилий, действующих на колёса.
Амортизаторы гасят колебания рессор, вызванные наездом колеса на препятствие.
Колёса автомобиля обеспечивают непосредственную связь с дорожным покрытием, участвуют в создании и изменении направления его движения, передают нагрузки от массы автомобиля на дорогу, так же шины поглощают небольшие толчки и удары от неровностей дороги при движении.
Материалы из которой состоят детали ходовой части в основном сталь, из которой изготавливают болты ступиц колёс, шпильки, гайки, поворотные детали, шкворня, балки, рессоры, пружины и так далее... Почуму сталь? Я думаю ответ на этот вопрос понятен, сталь является высокопрочным материалом, сталь легко обрабатывать в промышленных масштабах. Так же детали ходовой части состоят из таких материалов как латунь (втулки, винты), бронза.
Для того что бы ходовая часть автомобиля исправно служила автомобилю необходимо следить за техническим состоянием всех деталей.
Рассмотрим детально из чего состоит подвеска грузовика на примере Daf 95XF
Стабилизатор задней оси
1 Стабилизатор пневматической подвески
2 Сайлент-блок
3 Болт
4 Болт
5 Шайба
8 Стойка стабилизатора
9 Сайлент-блок
10 Болт
13 Кронштейн стабилизатора левый
14 Кронштейн стабилизатора правый
15 Болт с фланцем
16 Гайка с фланцем
17 Болт с фланцем
18 Сайлент-блок
Подвеска передней оси
1 Кронштейн рессоры
2 Кронштейн рессоры
3 и 7 Палец
4 Пружинный фиксатор
5 Болт с фланцем
6 Гайка с фланцем
8 Шайба
9 Болт
10 Пластина крепления
11 Шайба
12 Смазка КLЕIN
12 Штуцер распределителя
13 Узел рессоры
14 Отбойник
15 и 16 Втулка
17 Уплотнительное кольцо
18 Подкладка рессоры
19 Отбойник
20 Стремянка
21 Стремянка
22 Кронштейн демпфера левый
23 Палец
24 Штифт
25 Кронштейн демпфера правый
26 Шайба
27 Гайка стремянки
28 Кронштейн левый
29 Кронштейн правый
30 Болт с фланцем
31 Гайка с фланцем
32 Болт с фланцем
33 Серьга рессоры
Подвеска задней оси
1 Кронштейн торсионной тяги
2 Заклепка
3 Болт с фланцем
4 Гайка с фланцем
5 Болт
6 Шайба
7 Треугольная торсионная (тяга лучевая)
8 Болт с фланцем
9 Болт
10 Болт М20
12 Торсионная тяга
13 Болт М20х90
15 Шайба 37х21х3
17 Подкладка стремянки рессоры левая
18 Подкладка стремянки рессоры правая
19 Стремянка рессоры М24х2х290
20 Гайка стремянки М24х2
21 Шайба 44х25х4
22 Поперечина пневматической подвески левая
23 Седло
25 Болт М20х70
26 Штифт 20х30
27 Штифт
29 Поперечина пневматической подвески правая
30 Болт с гнездом в головке М16х80
31 Шайба 17,0х30х3,0
32 Пневмоэлемент подвески СGW ( подушка)
33 Гайка с фланцем М10
34 Кронштейн пневмоэлемента
35 Болт с фланцем М10х30
38 Ограничительный кронштейн
39 Заклепка 12х40
40 Гайка М10
Следующее я вам покажу как выглядят передние и задние оси, пять же на примере грузовика DAF.
Передняя ось
1 Тормозной барабан
2 Резьбовая шпилька крепления колеса
3 Гайка крепления колеса
4 Ступица колеса
5 Кольцо АБС
6 Роликовый конусный подшипник передней оси
7 Роликовый конусный подшипник передней оси
8 Круглая гайка
9 Стопорное кольцо
10 Стопорное кольцо
11 Гайка
12 Ось ступицы левая
13 Ось ступицы правая
14 Крышка ступицы
17 Болт М6х16
18 Болт М14х30
19 Болт
20 Втулка
21 Датчик вращения АВS
22 Гайка М20
23 Болт М20х40 8,8
24 Болт с фланцем М8х30
25 Уплотнительная манжета передней ступицы 100х140х16
26 Игольчатый подшипник передней ступицы
27 Крышка подшипника
28 Смазка
28 Штуцер распределителя М8х1
29 Гайка М27
30 Втулка 50
31 Уплотнительная манжета передней ступицы
33 Болт+анаэробный герметик
34 Рулевой рычаг
35 Дистанционная шайба
38 Уплотнительная манжета передней ступицы
39 Опорное кольцо
40 Опорная шайба
41 Опорное кольцо
42 Болт с фланцем М8х16
43 Защитная пластина
44 Пресс-масленка М8х1
45 Ось
51 Колпачок
52 Ремонтный комплект ступицы
53 Пружинный фиксатор
54 Заглушка 8х11
55 Уплотнительное кольцо

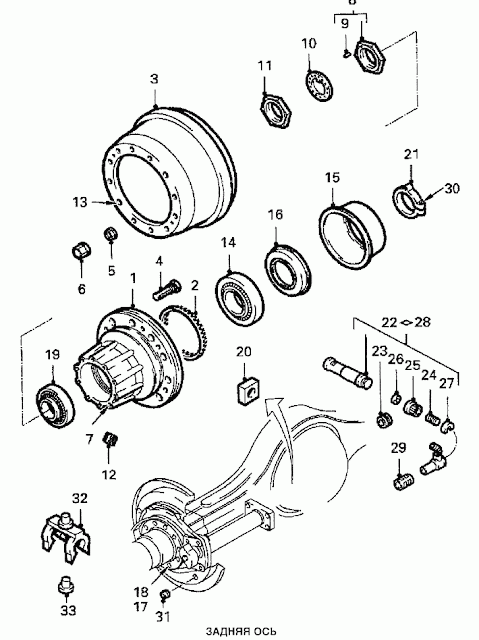

Ось задняя
1 Колесная ступица
2 Кольцо АБС
3 Тормозной барабан
4 Резьбовая шпилька крепления колеса
5 Гайка крепления колеса
6 Колпачок
7 Болт с фланцем М16х35 10,9
8 Гайка
9 Направляющий штифт
10 Стопорное кольцо
11 Гайка
12 Резьбовая пробка+анаэробный герметик 3/4-14NРТF
13 Болт
14 Конусный роликовый подшипник задней оси
15 Колпак
16 Уплотнительная манжета
17 Болт
18 Гайка с фланцем
19 Роликовый конусный подшипник задней оси
20 Квадратная гайка М6
21 Кольцо
22 Датчик вращения колеса АВS
23 Уплотнитель
29 Втулка
30 Болт с гнездом в головке М8х55
31 Заглушка тормозного щита 18х14
32 Пружинный фиксатор
33 Заглушка 8х11
