Устройство авто для начинающих: главная передача и дифференциал, правила пользования автоматической коробкой передач

Все части:
- Устройство автомобиля
- Карбюраторные и дизельные двигатели
- Кривошипно-шатунный механизм
- Газораспределительный механизм
- Система питания
- Система выпуска отработавших газов
- Система зажигания
- Система охлаждения
- Система смазки двигателя
- Основные неисправности системы смазки.
- Неисправности двигателя
- Трансмиссия
- Коробка передач
- Карданная передача заднеприводного автомобиля
- Главная передача и дифференциал
- Автоматическая коробка передач (правила пользования)

Устройство авто для начинающих ( часть 4 )
- Ходовая часть автомобиля
- Колеса, шины
- Неисправности ходовой части, при которых Правила дорожного движения запрещают эксплуатацию транспортных средств

Устройство авто для начинающих ( часть 5 )
- Рулевое управление


Устройство авто для начинающих: Тормозная система



Карданная передача заднеприводного автомобиля



Карданная передача заднеприводных автомобилей предназначена для передачи крутящего момента от вторичного вала коробки передач к главной передаче под изменяющимся углом.

Карданная передача состоит из:
- переднего и заднего валов,
- промежуточной опоры с подшипником,
- шарниров с вилками и крестовинами,
- шлицевого соединения
- эластичной муфты.



Запчасти для грузовых и легковых автомобилей, огромный каталог запчастей для любого вида транспорта auto-sklad.com




Шарниры с вилками и крестовинами обеспечивают возможность передачи крутящего момента под изменяющимся углом.

Задний мост с колесами, у заднеприводного автомобиля связан с кузовом не жестко. В свою очередь, к кузову почти «намертво» крепятся не только двигатель и коробка передач, но и передний вал карданной передачи. Так как кузов автомобиля постоянно перемещается относительно заднего моста вверх-вниз, прыгая на неровностях дороги, то меняется и угол (до 15О) между передним валом карданной передачи и главной передачей, расположенной в заднем мосту автомобиля. А ведь именно туда мы и должны передавать крутящий момент, причем постоянно и равномерно. Поэтому задний вал карданной передачи не может быть простой жесткой трубой. Он имеет два шарнира, которые позволяют без рывков и толчков передавать крутящий момент от коробки передач к главной передаче при любых «прыжках» вашего автомобиля.



Шлицевое соединение компенсирует линейное перемещение карданной передачи относительно кузова автомобиля при изменении угла передачи крутящего момента. Так как в результате колебаний кузова автомобиля, линейное расстояние от коробки передач до заднего моста получается величиной переменной, то при перемещении кузова вверх карданная передача должна как бы удлиняться, а когда кузов идет вниз – укорачиваться. Именно это и происходит в шлицевом соединении - удлиняются и укорачиваются не жесткие трубы, но их суммарная длина.

Эластичная муфта принимает на себя ударную волну, проходящую по трансмиссии при грубой работе с педалью сцепления.
Валы с шаровыми шарнирами переднеприводных автомобилей
У переднеприводных автомобилей крутящий момент на ведущие колеса передается двумя карданными передачами, каждая из которых имеет свой вал и по два шаровых шарнира. Вы уже знаете, что в конструкции переднеприводного автомобиля двигатель и все агрегаты трансмиссии объединены в единый узел, располагающийся под капотом. Это означает, что крутящий момент выходит из этого узла уже измененный по величине и направлению, готовый для передачи на ведущие передние колеса.

Но, так как единый узел агрегатов, опять же почти «намертво», закреплен на «прыгающем» кузове автомобиля, да еще передние колеса и поворачиваются, то возникает потребность уже в двух карданных передачах, на правое и левое колесо отдельно. Каждый вал этой передачи, с двумя синхронными шаровыми шарнирами, может непрерывно передавать крутящий момент своему колесу при любом изменении угла передачи. Валы располагаются в моторном отсеке под капотом, один конец каждого из которых связан с узлом агрегатов, а другой соответственно с правым или левым ведущими передними колесами. Шаровой шарнир у переднеприводных автомобилей обеспечивает передачу крутящего момента при изменяющихся углах до 42 градусов. Все шарниры надежно защищены от грязи, пыли и влаги резиновыми чехлами.
Основные неисправности карданной передачи и валов с шаровыми шарнирами
Шум, стуки и вибрация при движении происходит из-за износа шарниров, подшипника промежуточной опоры, деформации валов. Неисправность устраняется только путем замены поврежденных элементов.

Утечка смазки из шаровых шарниров возможна вследствие повреждения их защитных чехлов. Для устранения неисправности следует заменить чехлы, с обязательной промывкой шарниров и сменой в них смазки.
Эксплуатация карданной передачи и валов с шаровыми шарнирами
В карданных передачах как заднеприводных автомобилей, так и переднеприводных, основной проблемой являются шарниры. Трубы и валы очень редко требуют замены, если только вы не прыгаете с моста в речку с каменистым дном каждый день. Да и шарниры могут служить долго, если стиль вашего вождения отличается от гонок «на выживание».

Вообще любой автомобиль следует водить по дорогам спокойно и размеренно, но передний привод требует особо аккуратного вождения, так как при повреждении защитных чехлов шаровых шарниров, в них попадает грязь, и они очень быстро выходят из строя. Необходимо следить за состоянием этих чехлов и сразу же их менять, как только появились разрывы или всего лишь трещины. А иначе вам предстоит опять не очень дешевый ремонт.

При износе шарниров или подшипников крестовин слышен характерный щелкающий звук при трогании с места и переключении передач. У валов с шаровыми шарнирами эти щелчки могут быть слышны и при повороте передних колес на предельные углы. Когда износ подшипника промежуточной опоры карданного вала заднеприводного автомобиля достигнет определенного рубежа - появляется заметный шум под днищем автомобиля и ощущается значительная вибрация.

Однако при нормальной, грамотной эксплуатации автомобиля, шарниры карданного вала и шаровые шарниры передних валов служат довольно долго - около 50 - 60 тысяч километров пробега. А сами трубы и валы, в принципе - вообще вечные. Но если уж так случилось, что вы погнули один из карданных валов или деформировали вал с шаровыми шарнирами, то меняйте поврежденные узлы в сборе, для чего опять же лучше обратиться к специалисту.

Срок службы шарниров карданного вала и шаровых шарниров укорачивают: резкие старты, разгоны, неправильный выбор скорости и передачи на плохих дорогах, буксование в грязи, особенно на переднеприводных автомобилях, а также движение по глубокой грунтовой колее и снегу. Когда некоторые водители «путают» свою легковую машину с трактором или вездеходом, идет сильнейший износ всех агрегатов автомобиля, да и его кузова тоже.

Главная передача и дифференциал

Главная передача автомобиля предназначена для увеличения крутящего момента и передачи его на полуоси колес под углом 900
Схема работы главной передачи автомобиля
1 - фланец; 2 - вал ведущей шестерни; 3 - ведущая шестерня; 4 - ведомая шестерня; 5 - ведущие (задние) колеса; 6 - полуоси; 7 - картер главной передачи

Главная передача состоит из:

    ведущей шестерни,
    ведомой шестерни.

Крутящий момент от коленчатого вала двигателя через сцепление, коробку передач и карданную передачу передается на пару косозубых шестерен, которые находятся в постоянном зацеплении.
На рисунке оба колеса будут вращаться с одинаковой угловой скоростью. Но ведь в этом случае поворот автомобиля невозможен, так как колеса должны пройти неодинаковое расстояние при этом маневре!
Если взять игрушечную машинку, у которой задние колеса связаны между собой жесткой осью, и немного покатать ее по полу, то паркет в вашем доме может заметно пострадать. При каждом повороте автомобильчика, одно из его колес обязательно будет проскальзывать, и оставлять за собой черный след.

Давайте посмотрим на следы, оставленные на повороте мокрыми колесами любого реального автомобиля. Рассматривая эти следы заинтересованно, можно увидеть, что внешнее от центра поворота колесо проходит путь значительно больший, чем внутреннее.
Если бы каждому колесу передавалось одинаковое количество оборотов, то поворот автомобиля, без черных следов на «паркете», был бы невозможен. Следовательно, настоящий автомобиль, в отличие от игрушечного, имеет некий механизм, позволяющий ему делать повороты без «черчения» резиной колес по асфальту. И этот механизм называется – дифференциалом.

Дифференциал предназначен для распределения крутящего момента между полуосями ведущих колес при повороте автомобиля и при движении по неровностям дороги. Дифференциал позволяет колесам вращаться с разной угловой скоростью и проходить неодинаковый путь без проскальзывания относительно покрытия дороги.
Иными словами 100% крутящего момента, который приходит на дифференциал, могут распределяться между ведущими колесами как 50 х 50, так и в другой пропорции (например, 60 х 40). К сожалению, пропорция может быть и 100 х 0. Это означает, что одно из колес стоит на месте (в яме), а другое в это время буксует (по сырой земле, глине, снегу).
Что поделаешь! Ничто не бывает абсолютно правильным и идеальным, зато данная конструкция позволяет автомобилю поворачивать без заноса, а водителю не менять каждый день напрочь изношенные шины.

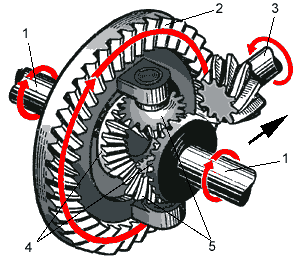

Главная передача с дифференциалом
1 - полуоси; 2 - ведомая шестерня; 3 - ведущая шестерня; 4 - шестерни полуосей; 5 - шестерни-сателлиты

Конструктивно дифференциал выполнен в одном узле вместе с главной передачей (рис. 38) и состоит из:

    двух шестерен полуосей,
    двух шестерен сателлитов.
Главная передача и дифференциал переднеприводных автомобилей
У переднеприводных автомобилей главная передача и дифференциал расположены в корпусе коробки передач. Двигатель у таких автомобилей расположен не вдоль, а поперек оси движения, значит, изначально крутящий момент от двигателя передается в плоскости вращения колес. Поэтому нет необходимости изменять направление крутящего момента на 90О, как у заднеприводных автомобилей. Но, функция увеличения крутящего момента и распределения его по осям колес, остается неизменной и в этом случае.
Основные неисправности главной передачи и дифференциала
Шум («вой» главной передачи) при движении на большой скорости возникает из-за износа шестерен, неправильной их регулировке или в случае отсутствия масла в картере главной передачи.
Для устранения неисправности необходимо отрегулировать зацепление шестерен, заменить изношенные детали, восстановить уровень масла.

Подтекание масла может быть через сальники и неплотные соединения.
Для устранения неисправности следует заменить сальники, подтянуть крепления.
Эксплуатация главной передачи и дифференциала
Как и любые шестеренки – шестерни главной передачи и дифференциала требуют «смазки и ласки».
Относительно «ласки». Хотя все детали главной передачи и дифференциала и выглядят массивными «железяками», но они тоже имеют запас прочности. Поэтому рекомендации относительно резких стартов и торможений, грубых включений сцепления и прочей перегрузки машины остаются в силе.

Трущиеся детали и зубья шестерен, в том числе, должны постоянно смазываться – это мы уже знаем. Поэтому в картер заднего моста (у заднеприводных автомобилей) или в картер блока – коробка передач, главная передача, дифференциал (у переднеприводных автомобилей), заливается масло, уровень которого необходимо периодически контролировать.
Масло, в котором работают шестерни, имеет склонность к «утеканию» через неплотности в соединениях и через изношенные маслоудерживающие сальники.

А еще, любой картер должен иметь постоянную связь с атмосферой. Когда в закрытой «наглухо» коробке с шестеренками и маслом выделяется тепло, что неизбежно при работе механизмов, давление внутри резко увеличивается и тогда масло обязательно найдет какую-нибудь дырочку. Для того чтобы не доливать масло по два раза в день, следует знать о маленькой детальке любого картера – сапуне. Это подпружиненный колпачок, прикрывающий вентиляционное отверстие или трубку. Со временем, он «залипает» и возможна потеря связи картера с атмосферой. При очередной плановой замене масла или ранее, в случае необходимости, проверните колпачки и восстановите работоспособность пружин всех сапунов на агрегатах вашего автомобиля. В результате этой несложной операции, небольшие утечки масла могут прекратиться.

Обычно среднестатистическому водителю трудно разобраться в той гамме звуков, которые издает его «заболевший» автомобиль. Мало обладать хорошим слухом, надо еще и понимать, что означают эти «завывания», «похрустывания» и прочие «поскрипывания», доносящиеся из определенных зон автомобиля.
Однако можно немного сузить район поиска неисправности. При возникновении подозрения на какую-либо неприятность с трансмиссией, поднимите домкратом одно из ведущих колес автомобиля (и обязательно опустите на «козла» - устойчивую подставку). Запустите двигатель и, включив передачу, заставьте вращаться это колесо. Просмотрите на все, что крутится, прослушайте все, что издает подозрительные звуки. Затем поднимите домкратом колесо с другой стороны. При повышенном шуме, вибрациях и подтеканиях масла – начинайте поиск своего мастера, которому с гордостью можете сказать, что проблемы у вашего автомобиля слева, а не справа.

Автоматическая коробка передач (правила пользования)

При вождении автомобиля водителю постоянно приходится работать с педалью сцепления и рычагом коробки передач, а это отнимает немало времени и доставляет неприятности начинающим автомобилистам. В свое время, у самых ленивых возник вопрос - можно ли избежать этих повторяющихся действий? Так появилась конструкция, которая называется - автоматическая гидромеханическая коробка передач, в которой выбор и смена передач происходит автоматически.
Наверное, не стоит тратить время на изучение устройства этого сложного агрегата, так как его сервисное обслуживание и ремонт возможны только в специализированных технических центрах. А вот то, что автомобиль с 'автоматом' имеет только две педали (газ и тормоз) и передачи переключаются сами собой, это следует понять и запомнить. А сейчас давайте рассмотрим правила пользования автоматической коробкой передач.

Правила пользования автоматической коробкой передач
Переключатель режимов работы автоматической коробки передач называется рычагом селектора и имеет следующие основные положения P, R, N, D. Есть также положения D2 (или L) и D3 (или S). Могут быть и дополнительные режимы, например W (winter - зима). Давайте разберемся с этими буквами, одновременно поглядывая на схему переключения рычага селектора

Схема положения рычага селектора автоматической коробки передач Р (парковка) - в это положение рычаг можно переводить только после полной остановки автомобиля и фиксации его ручным тормозом. Именно в этом положении следует осуществлять запуск двигателя.
R (задний ход) - можно включать, удерживая педаль тормоза нажатой и только после полной остановки автомобиля (иначе не избежать поломок).
N (нейтральное положение) - означает, что крутящий момент от двигателя не передается ведущим колесам. При этом положении рычага разрешается запуск двигателя. Во время движения автомобиля 'N' не включать - возможна поломка!
D (движение) - именно при этом положении рычага селектора обеспечивается движение автомобиля в нормальных условиях. В этом режиме, по мере увеличения или уменьшения скорости движения автомобиля, автоматически, без участия водителя, последовательно меняются несколько передач.
D3 (S) - диапазон пониженных передач. Обычно включается на дороге с небольшими подъемами и спусками. Торможение двигателем более эффективно, чем в положении 'D'.
D2 (L) - второй диапазон пониженных передач. Включается водителем в тяжелых дорожных условиях (горы, бездорожье и тому подобное).
Торможение двигателем более эффективное, чем в положении 'S'.
Перевод рычага селектора автоматической коробки передач из положения D в положение D2 или D3 и обратно может производиться во время движения автомобиля.
Автоматические коробки передач последних лет выпуска могут дополнительно оборудоваться переключателями режимов разгона:
•N - нормальный,
•Е - экономичный,
•S - спортивный.
Для начала движения автомобиля следует, нажав правой ногой на педаль тормоза, рукой перевести рычаг селектора из положения Р, R или N в положение D (движение), и затем выключить стояночный тормоз. При отпускании педали тормоза (правой ногой) - автомобиль начинает движение! Левая нога в управлении автомобилем вообще не принимает участия!
Для увеличения скорости движения вам достаточно лишь перенести правую ногу на педаль газа и плавно на нее нажимать, а передачи сами будут мягко переключаться от первой до последней по мере увеличения скорости. Для снижения скорости движения достаточно ослабить усилие на педали газа или вообще ее отпустить, а передачи, опять же самостоятельно, будут переключаться в нисходящем порядке.
Если же вам надо более активно снизить скорость или остановиться, то вы должны перенести правую ногу на педаль тормоза, и всего лишь мягко с ней поработать. Для начала движения после кратковременной остановки (или после снижения скорости), снова переносим правую ногу с педали тормоза на педаль газа и автомобиль начинает движение. Причем рычаг селектора постоянно остается в положении D (движение).
Перемещать его не надо, кроме как при длительных остановках. Таким образом, при городском цикле движения, водителю достаточно один раз перевести рычаг селектора автоматической коробки передач в положение D (движение), а затем правой ногой, нажимая на педаль газа или тормоза регулировать скорость движения. Остается лишь работа рулевым колесом, сигналами поворота и, конечно, головой.
Для тех, кто усмотрел в вышеизложенном явную 'халяву', можно добавить, что учиться водить машину лучше с обычной коробкой передач. Научившись водить автомобиль с автоматической коробкой, в дальнейшем вы будете 'обречены' управлять машинами только с 'автоматом', так как не сможете правильно работать педалью сцепления.

А переучиваться всегда трудно!
