Подбираем запчасти на тягача Мерседес Атего / 2003 г.в.

В данном посте мы будем рассматривать и подбирать запчасти для  MERCEDES BENZ Atego 1228 L 4x2 (970257) Выпускался с 2001 по 2005 гг., с двигателем 6374 куб.см. / 205kW / 279 л.с.
Данная марка автомобиля распространена на наших дорогах, и перевозят немало грузов, несмотря на то что они как правило 5-и тонные.
Напомню вам что данный справочник носит исключительно справочный характер, для более детальной подборки запчастей для мерседес Актроса советую вам обратиться к специалистам, которые подберут запчасти по вин коду вашего автомобиля.
Так же на нашем сайте auto-sklad.com вы сможете приобрести запчасти и найти нужного вам поставщика деталей для ваших грузовых автомобилей.

 Начнем с деталировки и разбора по запчастям кабины Атего:


Передняя панель кабины:
1    Фонарь указателя поворота передний левый 9738200121
1    Фонарь указателя поворота передний правый 9738200221
2    "Звезда" эмблема Мерседеса 9738170016
3    Решетка 9738840085
4    Решетка передней панели 9738840185
5    Уплотнитель декоративной решетки средний 9408880098
6    Цифры фирменные передний 6738100018
7    Эмблема 9738170025
8    Замок крышки, расположенной перед кабиной, правый 9737500350
8    Замок крышки, расположенной перед кабиной, левый 9737500050
9    Опора 9737500080
10    Облицовка фонаря указателя поворота правый 9738800105
10    Облицовка фонаря указателя поворота левый 9738800005
11    Щиток передний стойки левый 9738840123
11    Щиток передний правой стойки 9738840223
12    Уплотнитель прав. 9738840198
12    Уплотнитель лев. 9738840098
13    Кронштейн лев. 9738800014
13    Кронштейн облицовки правый 9738800914
14    Облицовка очистителя 9738840474
15    Облицовка передняя левая 9738840074
15    Облицовка передняя правая 9738840674
16    Щиток левый 9738840498
16    Щиток правый 9738840598
17    Капот 9737500602
18    Петля двери задка/крышки багажника правый 9737500351
18    Петля двери задка/крышки багажника левый 9737500451
19    Прокладка верхний 9737510398
20    Ручка передняя левая и правая 9737500193
22    Форсунка омывателя левая 0008603247
22    Форсунка омывателя правая 0008603347
23    Щетка стеклоочистителя левая и правая 0018201145
24    Рычаг стеклоочистителя левый и правый 0018203744
25    Стекло лобовое с уплотнителем 9736700401
26    Уплотнитель лобового стекла 9736700039
Детали по номерам вы можете посмотреть у нас на сайте auto-sklad.com

1    Накладка
2    Накладка 9738800025
3    Бампер передний средняя часть 97388011707354
4    Сигнал звуковой 24V ( клаксон ) 0045424420
5    Пластина передняя левая и правая 9705200182
6    Бампер передняя левая часть 97388016707354
6    Бампер передняя правая часть 97388017707354
7    Кронштейн переднего бампера левый и правый   9738800314
8    Кронштейн бампера правый наружный 9705253539
8    Кронштейн бампера левый наружный 9705253439
9    Уплотнитель правый 9736660398
9    Уплотнитель левый 9736660298
10    Консоль передняя левая  97382600317C72
10    Консоль передняя правая 97382601317C72
11    Фонарь бокового повторителя указателя поворота левый 9738200321
11    Фонарь боковой повторителя указателя поворота правый 9738200421
12    Стекло фары левой   0048261390
12    Стекло фары правой 0048261290
13    Рамка уплотнителя левая и правая 0008262191
14    Фара левая 9738201361
14    Фара правая 9738201461
15    Кронштейн передний левый 9705250639
15    Кронштейн передний правый 9705250739
16    Кронштейн порога передний правый 9736660235
16    Кронштейн порога  передний левый 9736660135
Детали по номерам вы можете посмотреть у нас на сайте auto-sklad.com


1    Щиток передка наружняя часть 9736200208
2    Стойка передн. лев. двери 9736200413
2    Стойка передн. прав. двери 9736200513
3    Механизм стеклоочистителя 0028204441
4    Стеклоочиститель в сборе 9738200181
5    Щиток передка 9736100714
6    Поперечина крыши передняя внутренняя 9736200635
7    Стойка двери правая внутр. 9736200213
7    Стойка двери левая внутренняя 9736200113
8    Двигатель стеклоочистителя 0058209642
Детали по номерам вы можете посмотреть у нас на сайте auto-sklad.com

1    Уплотнитель двери левой и правой верхний 9736950198
2    Боковина правая 9736400509
2    Боковина левая 9736400409
3    Уплотнитель двери левый и правый  9416970198
5    Крышка потолочной вентиляции 94183003425B22
6    Антенна 0018206675
7    Облицовка крыши 9736570209
8    Фонарь габаритный левый желтый 0028206856
8    Фонарь габаритный правый желтый 0028206956
8    Фонарь габаритный левый белый 0028205056
8    Фонарь габаритный правый белый 0028205156
Детали по номерам вы можете посмотреть у нас на сайте auto-sklad.com

1    Крыло переднее правое передняя часть 97366632017354
1    Крыло переднее левое передняя часть 97366631017354
2    Подножка правая нижняя 9736661628
2    Подножка левая нижняя 9736661528
3    Крыло передняя правая внутр. 9738811601
3    Крыло передняя левая внутр. 9738811501
4    Брызговик левый и правый  9705221105
5    Брызговик передний левый и правый  9745220708
6    Пластина передняя левая и правая 9705200582
7    Крыло переднее левое и правое задняя нижняя часть 9705211901
8    Фонарь порога левый и правый 0018206201
9    Крыло переднее левое заднее верхняя часть   97388145017354
9    Крыло переднее правое задняя верхняя часть 97388146017354
10    Облицовка передняя левая и правая 9705210022
11    Кронштейн крыла левый 9705200141
11    Кронштейн крыла правый 9705200241
Детали по номерам вы можете посмотреть у нас на сайте auto-sklad.com

1    Кран тормозной 0044316105
2    Бачок 9702900015
3    Датчик цилиндра выключения сцепления 0012959106
4    Уплотнитель кронштейна педали 9735460386
5    Кронштейн педали 9702940001
6    Педаль акселератора 9703000304
7    Педаль сцепления 9402900016
7    Педаль тормоза 9702900018
8    Хомут крепления 9738600052
9    Насос омывателя 0008694021
10    Бачок омывателя стекла 9738690120
11    Горловина наливная 9738690066
12    Лонжерон правый внутренняя часть 9736100410
12    Лонжерон левый внутренняя часть 9736100310
13    Кронштейн бачка омывателя 9736161916
14    Поперечина передняя левая сиденья 9736101714
14    Поперечина передняя правая сиденья 9736101814
15    Основание передняя правая 9736162768
15    Основание передняя левая 9736100668
16    Усилитель кронштейна сиденья левый и правый 9736100325
17    Лонжерон левый наружная часть 9736101532
17    Лонжерон правый наружная часть 9736101732
19    Щиток арки колеса левый наружный 9736101232
19    Щиток арки колеса правый наружный 9736101332
20    Заглушка задняя правая 9736400548
20    Заглушка задняя левая 9736400448
21    Кронштейн правый 9736400614
21    Кронштейн левый 9736400014
22    Стойка панели задка средняя 9736401810
23    Рама крыши задняя часть 9736400342
24    Усилитель рамы крыши левый внутренний 9736510101
24    Усилитель рамы крыши правый внутренний 9736510201
25    Туннель 9736101071
26    Поперечина задняя внутренность 9736102014
Детали по номерам вы можете посмотреть у нас на сайте auto-sklad.com



Задняя часть Атего
1    Распорка задняя левая нижняя 9705250570
1    Распорка задняя правая нижняя 9705250570
2    Усилитель кронштейна лев. 9705252437
2    Усилитель кронштейна прав. 9705252437
3    Опора задняя номерного знака 9705201741
5    Фонарь задняя правая в сборе 0035445703
5    Фонарь задняя левая в сборе 0035445603
6    Отражатель боковая задняя левая и правая 0005445105
7    Стекло задняя левая и правая фонаря   0025444490
8    Поперечина задняя привинчивающаяся или на заклепках 9713101246
10    Кронштейн защитного бруса 9705205333
10    Кронштейн защитного бруса 9705205433
11    Панель крепления задний левый или правый фонаря наружняя 9705251837
12    Кронштейн задняя правая фонаря 9705230415
12    Кронштейн задняя левая фонаря 9705230315
13    Брызговик 9705250602
14    Крышка левая или правая брызговика 6735250238
Детали по номерам вы можете посмотреть у нас на сайте auto-sklad.com

Дополнительные номера, который не вошли в список:
Амортизатор задний правый / левый 9703175003
Подножка левый верхний     9736661428
Подножка правый верхний   9736661428
Фара рабочего освещения левая 0005441347
Гидронасос     9735530401
Гидроцилиндр в сборе 9705530205
Блок управления FSS 0004460724
Блок управления ABS 0004464014
Блок управления ENR 0004463117
Блок управления FFB 0004460018
Блок управления FMR 0004466602
Блок управления FOK 0004460326
Блок управления MKR 0004466302
Блок управления PSM 0004460346
Блок управления RDR 0004461519
Реле сигнала торможения 0045453405
Реле фара очистителя 0048273045
Детали по номерам вы можете посмотреть у нас на сайте auto-sklad.com

А теперь разберем переднюю панель Мерседес Атего или как ее еще называют Торпеду Атего.
1    Кронштейн панели приборов 9736800155
2    Форсунка воздуховода левая / правая наружная 97383100607C45
3    Облицовка панели приборов 97368002065C38
4    Накладка комбинации приборов 97368015397C45
5    Щиток левый 97368926087C45
6    Облицовка панели приборов 97368803065C38
7    Щиток правый 97368917087C45
8    Комбинация приборов 0024461821
9    Тахограф 01354280105B20
9    Тахограф 01354298105B20
9    Тахограф 01354295105B20
9    Тахограф 0014465833
9    Тахограф 01354292105B20
13    Накладка панели приборов средняя 97368006395B21
14    Пепельница панели приборов 0006890182
15    Облицовка средняя 94068805069B51
16    Кронштейн блока управления 6555450940
17    Переключатель приборов и стартера 0005458613
18    Кронштейн блока управления 9425404273
19    Щиток средний 97368919085B20
20    Щиток левый    97368922087C45
20    Щиток правый  97368923085B20
21    Форсунка воздуховода средняя 97368001367C45
22    Облицовка отопителя 97368902087C45
23    Облицовка панели приборов средняя 97368004075B20
23    Облицовка панели приборов средняя 97368003075B20
24    Щиток средний 97368928087C45
25    Бачок 97384000627C45
26    Крышка прав. динамика 97368913085C38
26    Крышка лев. динамика 97368912085C38
27    Ящик вещевой 97368902915B20
28    Крышка вещевого ящика 97368000985C38
29    Облицовка прав. 97368924085B21
30    Форсунка воздуховода левая наружная 97368001075B21
30    Форсунка воздуховода правая наружная 97368002075B21
31    Крышка передняя 0005400782
32    Направляющая штекерная 0005400723
33    Рама крышки передняя 0005400623
34    Кронштейн блока управления 9415421634
35    Кронштейн блока управления 9425405573
36    Кронштейн блока управления 9415429640
37    Кронштейн центрального распределительного устройства 9415421934
38    Устройство центральное распределительное 0015430615
39    Автоматика 9435428640
39    Кронштейн передний 9425425940
39    Блок предохранителей 9425425840
39    Блок предохранителей 9435423540
Детали по номерам вы можете посмотреть у нас на сайте auto-sklad.com

Далее мы разберем подетально двери на Мерседес Atego 1228 L
1    Ограничитель двери левый 9737201416
1    Ограничитель двери правый 9737201516
2    Петля двери левая нижняя  9737200137
2    Петля двери правая нижняя 9737200837
3    Петля двери правая верхняя 9737200837
3    Петля двери левая верхняя 9737200137
4    Дверь левая 9737201705
4    Дверь правая 9737201805
5    Надпись на переднюю левую двери 9738173114
5    Надпись на переднюю правую двери 9738173114
6    Надпись на переднюю правую двери 9738173214
6    Надпись на переднюю левую двери 9738173214
8    Надпись на переднюю левую двери 9738173814
8    Надпись на переднюю правую двери 9738173814
9    Ручка двери левая / правая наружняя 000760135905
10    Цилиндр левый / правый замка 6708906367
11    Крышка левая 0008110361
11    Крышка правая 0008110461
12    Зеркало левое / правое наружнее 0008100279
13    Стекло левое/ правое зеркала 0008113433
14    Направляющая стекла левая 9737250129
14    Направляющая стекла правая 9737250229
15    Направляющая левая / правая 3096730031
16    Стекло опускаемое правое 9737200218
16    Стекло опускное левое 9737200118
17    Уплотнитель стекла правый нижний 9737250566
17    Уплотнитель стекла левый нижний 9737250466
18    Уплотнитель стекла левый верхний 9737250166
18    Уплотнитель стекла правый верхний 9737250266
19    Стекло зеркала правое 0018112233
20    Зеркало правое 9418103616
21    Замок левой двери 0007205535
21    Замок правой двери 0007205635
22    Замок правой двери внутренний 9737200235
22    Замок двери левой внутренний 9737200135
23    Штырь замка левый 9017200431
23    Штырь замка правый 9017200431
24    Зеркало с арматурой левое 0008100725
24    Зеркало с арматурой правое 0008100825
25    Кронштейн левый зеркала 9738100114
25    Кронштейн левый зеркала 9738100314
25    Кронштейн зеркала правый 9738100414
25    Кронштейн зеркала правый 9738100214
Детали по номерам вы можете посмотреть у нас на сайте auto-sklad.com
1    Ручка двери правая внутренняя 0007230135
1    Ручка двери левая внутренняя 0007230035
2    Поддон ручки правый внутренний 97372702885C38
2    Поддон ручки левый внутренний 97372701885C38
3    Ручка стекло подъемника левая / правая 97376000025C38
4    Облицовка двери правая 9737220208
4    Облицовка двери левая 9737220108
5    Облицовка правая двери 97372002705C38
5    Облицовка левая двери 97372001705C38
6    Щиток левый / правый внутренний 0099872551
7    Кронштейн правый 9737200214
7    Кронштейн левый 9737200114
8    Стекло подъемник левый 9737200146
8    Стекло подъемник правый 9737200246
Комплект цилиндра замка в сборе 0018902267
Детали по номерам вы можете посмотреть у нас на сайте auto-sklad.com

Рассмотрим систему кондиционера на Атего:

1    Кронштейн левый 9735000131
1    Кронштейн правый 9735000131
2    Конденсатор / Радиатор кондиционера 9705000054
3    Трубопровод / патрубок 9738300915
4    Трубопровод / патрубок 9738301015
5    Трубопровод / патрубок 9738300015
6    Баллон осушитель кондиционера 9738300183
7    Трубопровод / патрубок 9738301515
8    Трубопровод / патрубок 9708300915
9    Компрессор в сборе 0002340811
10    Трубопровод 9708300415
Детали по номерам вы можете посмотреть у нас на сайте auto-sklad.com

Рассмотрим систему выпуска отработанных газов или Топливная система Мерседеса Атего

1    Чехол гофрированный 9705280191
2    Шланг воздухозаборника 9705280182
3    Корпус 9735280706
4    Труба впускная средняя 9705280208
5    Шланг воздухозаборника задний 9735280082
6    Патрубок впускной воздушного фильтра 9705280008
7    Труба впускная 9705281308
8    Элемент фильтрующий воздушного фильтра / Фильтр воздушный 0030949604
Детали по номерам вы можете посмотреть у нас на сайте auto-sklad.com

1    Труба приемная 9734920001
2    Щиток теплоизолирующий средний 9704900030
3    Глушитель  9734900001
4    Шланг металлический передный 9734900165
5    Труба 9734920201

Дополнительные номера:
Бак топливный левый / задний 100 литровый 9704710301
Крышка наливной горловины с замком 0004700405
Датчик указателя уровня топлива на левый / правый / задний топливный бак  9705420117

Бак топливный передн. прав. (105 л)  9704710101
Бак топливный передн. прав. (125 л)  9704710001
Бак топливный передн. прав. (180 л)  9704711201
Кронштейн угольного фильтра 9704770120
Сепаратор топливный 0004700469
Крышка топливного фильтра 0004772016
Фильтр топливный 0004771302
Детали по номерам вы можете посмотреть у нас на сайте auto-sklad.com

Рассмотрим механизм рулевого управления Атего 2003 г.в.
1    Манжета нижняя 97346001955C38
2    Манжета верхняя 97046002955B21
3    Вал рулевого управления 9704601009
4    Сошка рулевого управления 9744630401
5    Тяга продольная рулевая 9704600705
6    Кронштейн рулевого управления 97246106407390
7    Механизм рулевой новый 9744600100
7    Механизм рулевой восстановленный 970460010080
7    Механизм рулевой новый 9704600800
7    Механизм рулевой восстановленный 9704600800
7    Механизм рулевой восстановленный 974460010080
7    Механизм рулевой новый 9704600100
10    Кронштейн рулевой колонки 97046014315C38
11    Облицовка рулевой колонки нижняя 97046004955C38
12    Облицовка рулевой колонки задняя 97346201435C38
13    Пластина/плата контактная 0005459908
14    Замок-выключатель зажигания 9434600104
15    Цилиндр замка вала рулевого колеса 9014620279
16    Опора 97046009315C38
17    Эмблема на рулевом колесе 94246400325C38


18    Переключатель комбинированный левая 00854501245B21
18    Переключатель комбинированный правая 00854507245C38
19    Колесо рулевое 94346401015C38
20    Облицовка рулевой колонки левая 94246202435C38
21    Наконечник рулевой продольной тяги 0014608448
Детали по номерам вы можете посмотреть у нас на сайте auto-sklad.com

1    Трубопровод нагнетательный рулевого управления 9744600988
2    Трубопровод впускной 9709970482
3    Шланг отводящий 6254660281
4    Трубопровод отводящий 9744601088
5    Трубопровод нагнетательный 9704601188
6    Трубопровод впускной 9704660065
7    Кронштейн бачка 9704600735
8    Кронштейн масляного бачка 9744600035
9    Шланг насоса и рулевого управления 9709970282
10    Шланг насоса бачка 0059903870
11    Насос усилителя руля восстановленый 002460508080
11    Насос усилителя руля восстановлен 001460798080
11    Насос усилителя руля новый 0014608080
11    Насос усилителя руля восстановленный 0014608080
11    Насос усилителя руля новый 0014607980
11    Насос усилителя руля новый 0024605080
14    Бачок масляный 0004668702

Детали по номерам вы можете посмотреть у нас на сайте auto-sklad.com

Перейдем к переднему мосту Мерседеса Атего
1    Балка переднего моста 9723310901
2    Тяга поперечная 9753300303
3    Рычаг поворотного кулака 9753380701
4    Рычаг поперечной тяги лев. 9753380405
4    Рычаг поперечной тяги прав. 9753380206
5    Кулак поворотный передний левый / правый 9753320401
6    Наконечник поперечной тяги правый 0014607748
6    Наконечник поперечной тяги левый 0014607848

Детали по номерам вы можете посмотреть у нас на сайте auto-sklad.com


Тормоза мерседес Атего 2003 г. в.
1    Цилиндр тормозной левый / правый 0074206624
2    Комплект тормозных колодок 0034207220
3    Суппорт передний тормоза левый 0014206301
3    Суппорт передний тормоза правый 0014206401
4    Фланец поводка передний левый / правый 9753300544
5    Диск тормозной передний левый / правый 9754210212
6    Диск передний левый / правый колеса   97440000029205
7    Шина передняя колеса 265/70 R19.5..M
8    Колпак передний левый колеса 97040000259205
8    Колпак передний правый колеса 9704000125
9    Крышка передняя левая / правая 9703560025
10    Датчик частоты вращения передний правый / левый 9723340115
11    Диск импульсного датчика передний левый / правый   9753340415
12    Ступица передняя левая / правая колеса 9753300125

Детали по номерам вы можете посмотреть у нас на сайте auto-sklad.com

рессора / стабилизатор Атего
1    Штанга переднего стабилизатора левая / правая 9703230016
2    Кронштейн переднего стабилизатора левый / правый 97232302247390
3    Вкладыш подшипника переднего левый / правый   97432700217390
4    Стабилизатор передний 9703200411
5    Кронштейн передний стабилизатора левый / правый 97132300637390
7    Болт рессоры передний левый / правый N004626012260
8    Консоль передняя амортизатора левая / правая нижняя 9703220184
9    Консоль передняя амортизатора левая / правая верхняя 9703200778
10    Амортизатор передний левый / правый 9703230700
13    Скоба передней рессоры передний левый / правый 9703510025
14    Распорка передняя левая / правая   97032200097390
15    Скоба передняя рессоры задняя левая / правая 9703510125
16    Серьга рессоры задняя правая / левая 9703250120

Дополнительные детали:
Болт рессоры задний левый / правый   N910105016011
Болт рессоры передний левый / правый N910105016011
Комплект ремонтный поворотного кулака передний левый / правый 6703300119
Комплект ремонтный подшипника ступицы колеса левый / правый 6703300725
Кронштейн передней рессоры передний левый / правый 97432213017390
Мост задний в сборе 0003500400
Мост передний в сборе 0003301000
Поперечина задняя опоры рессоры передней 9703120725

Детали по номерам вы можете посмотреть у нас на сайте auto-sklad.com

Теперь перейдем к заключающей части разбора подетально Мерседеса Атего 2003 года выпуска, а именно к двигателю:
1    Муфта вязкостная 9062001922
2    Вентилятор 9062050406
3    Ролик натяжной 9062002070
4    Комплект клиновых ремней 9069972392
5    Кронштейн генератора нижний 9061500770
6    Генератор 100А  - 0101540002
6    Генератор 80А  - 009154980280
9    Шкив коленчатого вала 90623500097390
10    Проставка 9060301109
11    Поддон масляный пластмассовый 9060101313
12    Уплотнитель масляного поддона 9060140522
13    Консоль передняя правая 9062230601
13    Консоль передняя левая 9062230401
14    Опора передняя левая / правая 9732400317
15    Шкив водяного насоса 9062020710
16    Насос водяной 9042004901
16    Насос водяной восстановленный 904200260180
17    Термостат двигателя 0052032675
18    Крышка корпуса термостата  9042030474

Детали по номерам вы можете посмотреть у нас на сайте auto-sklad.com

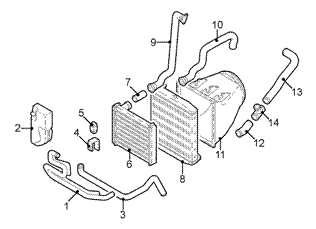

Система охлаждения двигателя мерседеса Атего 1228 L
1    Трубопровод вентиляции 9735010282
2    Бачок расширительный 9705000349
3    Трубопровод вентиляции 9735010882
6    Охладитель наддувочного воздуха 9735010301
7    Шланг охладителя наддувочного воздуха левый / правый  0015017982
8    Радиатор жидкостного охлаждения 9735000803
9    Труба нагнетательная турбокомпрессора 9060981807
10    Труба нагнетательная охладителя наддувочного воздуха 9060981707
11    Диффузор вентилятора 9735050155
12    Шланг радиатора нижний 9705011682
13    Шланг радиатора верхний 9735010182
13    Шланг радиатора нижний 9735010082
Комплект подшипников коленчатого вала верхний 9260300740
Комплект  шатунных подшипников нижний 9040304360
Радиатор жидкостного охлаждения 9735000903
Шланг радиатора лев. 9735011182
Шланг радиатора прав. 9735011182

Детали по номерам вы можете посмотреть у нас на сайте auto-sklad.com

опубликовано: blog.auto-sklad.com


Похожие материалы:

8 комментариев:

Анонимный комментирует...

хорошо и доступно написано, спасибо.

Анонимный комментирует...

очень хорошо, нашел свою деталь) УРА!

Анонимный комментирует...

класс

Анонимный комментирует...

нашел что мне надо наконец

Анонимный комментирует...

Круто, спасибо!

Анонимный комментирует...

блин а задние суппорта где ? не могу определить их!

Анонимный комментирует...

они определяются списанием номера со скобы!

Анонимный комментирует...

^ Не со скобы, а с корпуса суппорта!!!

Отправить комментарий

Спасибо за оставленный комментарий!
