Светодиодные задние фонари и передние ангельские глазки своими руками

Кто задается вопросом как сделать задние диодные габаритные огни своими руками, это пособие по изготовлению сего чуда. Кстати таким образом можно не только делать задние фары авто, но и на грузовые автомобили герлянды или по кузову пустить красивые габаритные огни. Хорошая идея, и это по сравнению с покупаемыми фарами уже готовыми, намного дешевле. Итак вперед, в руки пояльник...

И так решил я сделать данную разработку для своего авто. Ведь всем известно что диод загарается гораздо быстрее и светит гораздо ярче стандартных лам накаливания, да и срок его службы в десятки раз дольше. И так покупаем с магазине Чип и Дип (ну или на рынке) диоды диаметром 5 или 10 миллиметров. В моем случае я решил брать по принципу чем больше диаметр тем лучше. Покупал по 3 гр. за штучку(два кристала т.к. если он один - будет дешевле, но и светить будет гораздо хуже), кол-во точно не помню (около 50 шт). Да и еще резисторы не забудьте купить. Опытным путем (опыт ангельских глазок) выяснил что на 3.5 вольтовые диоды идеально подходят 450-500 МлА резисторы (максимальное свечение и почти не греются). Так же не забываем что резисторы вешаются на + диода (длинная ножка) итого по цене получилось около 150 гр. Да-да удовольствие не из дешевых, но как говорит мой хороший знакомый - дешевый понт дороже денег.

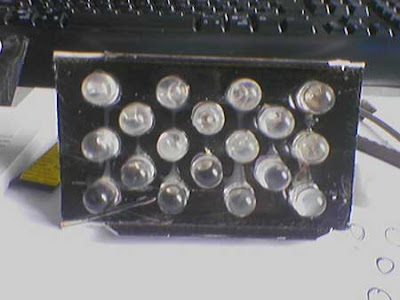

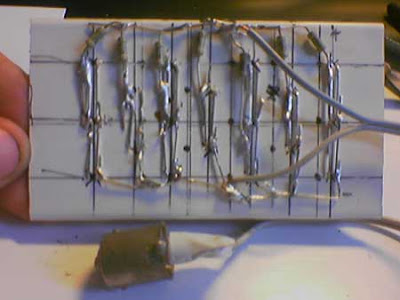

И так приступаем к изготовлению диодных блоков для последуюшей вставки их в фару. Я не стал заморачиваться с платами распайки и взял нижнюю часть от обычного короба предварительно покрасив его в черный цвет (которые весят у вас в офисе на стенах, в них идет проводка). Брал 60ти миллиметровой ширины. Насверлил там дырочек дрелью для усиков диодов и посадил их на супер клей, затем загнул эти усики в разные стороны (+ и -) и спаял все это дело вместе с диодами. ВАЖНО - не вешать больше 4-х диодов на один резистор т.к. он в скором будущем перегорит. Тоесть вешаем по 3 или 4 диодна на один резистор а их минус объединяем все вместе...



Затем собрав концы резисторов припаял к ним провод (аналогично и с минусом) и на его конце припаял обычный цоколь предварительно разбитой лампочки
(разбив её получаем доступ к усикам + и - лампочки) и залил эти усики обычным герметиком (что-бы не каратнуло например при мойке авто или дождя).

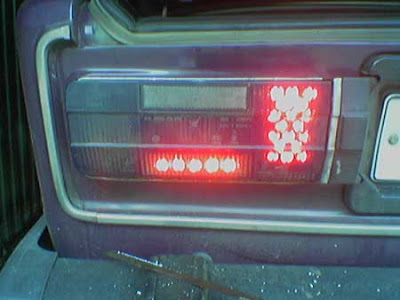

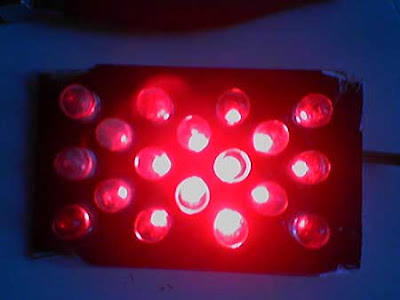

Вот как выглядят эти самые модули в работе...

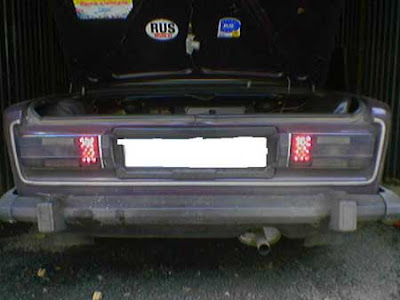

 За счет выступающих углов короба он прекрасно встаёт в штатные места прижимаясь самой фарой...

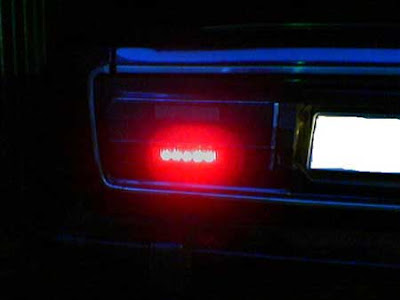

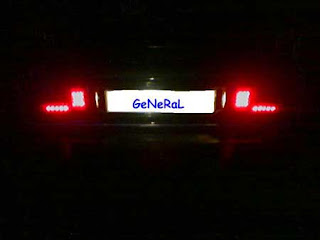

Аналогично делаем и габаритные огни, вырезав из того же самого пластмассового короба полосочки и наставив туда сколько душе угодно диодов получаем отличную видимость себя в любую не погоду...
Совет - не стоит делать полный забитый под завяску диодный квадрат, я сначало себе так сделал и чуть не ослеп когда все это дело подключил, пожалейте тех кто позади!!!


Теперь расскажем как сделать передние Ангельские Глазки (Angel Eyes) как у БМВ. Ну в принципе если сильно захотеть подобное чудо можно сделать и подсветить любые фары любого автомобиля, главное что бы это смотрелось!

В данном случае сделать для "шестерки" габаритные огни. Почему бы нет... На "ихнее" ноу-хау у нас всегда найдутся пассатижи, кусачки или пила по металлу.

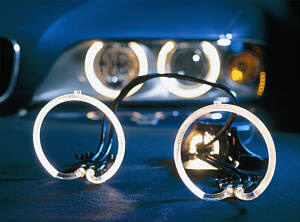

Angel Eyes - ноу-хау BMW. Габаритные огни в виде светящихся белых кругов нравятся далеко не всем, но если уж вам так хочется и вы не опасаетесь проблем с ГАИ, "ангельские глазки" можно поставить и на отечественную машину. Лучше всего - на автомобиль с круглой передней оптикой, например, ВАЗ-2106 или 21213. Разумеется, то же можно проделать и с иномаркой, например, "старушкой" BME E30 - выглядеть она после этого будет намного круче.

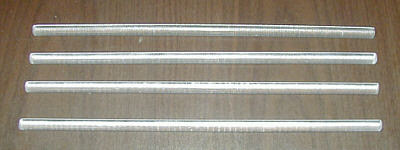

Для работы необходимо раздобыть прозрачный пластиковый стержень, способный выдержать большую температуру. Народные умельцы рекомендуют искать в магазинах, где продают шторы и жалюзи. Из инструмента нужны пассатижи, кусачки или пила по металлу, напильник или бормашинка с отрезным кругом, строительный фен, паяльник. Еще понадобится большая плоская емкость, в которую можно положить стержень; большая круглая банка (например, из-под болгарских консервированных помидоров), изоляционная лента (лучше - угольная), резисторы на 220 Ом, 3.5, вольтовые светодиоды (4шт.), провода и разъемы.
 Придется подбирать длину стержня: например, куском тонкого шланга. Отрежьте стержень. Грейте его в приготовленной емкости феном или вскипятите - до тех пор, пока не станет мягким.


Осторожно выньте заготовку пассатижами, оберните вокруг банки. Держите, пока заготовка не остынет.
Подпаяйте резисторы к ножкам светодиодов. На каждую фару нужно по 2 диода. Припаивая светодиоды к "плюсу" габаритной лампы, не перепутайте полярность. Все соединения нужно тщательно заизолировать лентой.

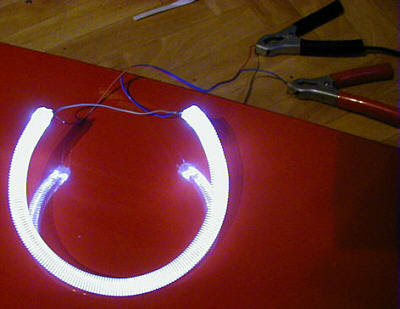

Проверьте, как работает.

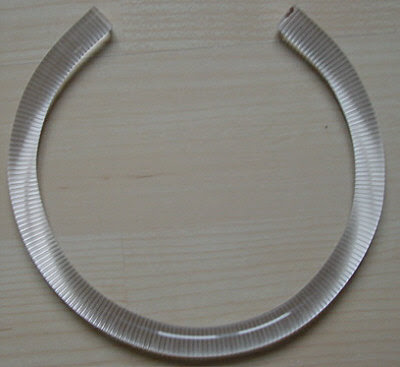

Сделайте на кольце несколько десятков надпилов на глубину не более 1/3, по внешней стороне. Надпилы нужны, чтобы свет получился "лучистым", а то будут не "ангельские глазки", а черт знает что. Работая бормашинкой (а можно и ножовкой), будьте осторожны.

Для установки кольца в фару придется снимать стекло. Стандартную "габаритку" мы вынули - и отверстие желательно заглушить. А диоды разместить наверху, чтобы не бросались в глаза. Кольцо держится без крепежа, прижатое стеклом к рефлектору.
 К сожалению, фотография не может передать реальное изображение. На самом деле свечение слабее и видны только черточки в месте надпилов.
Тюнинг - дело скользкое. Все это вы сделали на свой страх и риск. Если, проходя техосмотр, будете смотреть на инспектора "ангельскими глазками", он вас обязательно завернет. Впрочем, раз в год фары можно и на обычные поменять...
Источник: autozona.kiev.ua
опубликовано: blog.auto-sklad.com 1.01.2012
