12 мар. 2012 г.

Renault Premium 4х2 2000 / Ось передняя, Мост задний, Рулевое управление, Карданный вал

 Мы уже разбирали данный автомобиль в статье Renault Premium 4х2 2000 / Рама, подвеска, буксировка
В данной статье, как вы уже поняли по названию мы будем разбирать рулевой механизм, рулевую колонку, тяги и рулевые рычаги, цилиндр и гидроусилитель руля, ось переднюю, рычаги подвески, цапфы, шкворня, балки, ступицы передней оси, задний мост, главный редуктор моста, корпус моста, ступицу заднего моста, главную пару, задний дифференциал, редуктор, полуоси колес, Карданные валы, замедлители электрические и гидравлические.
По данным номерам вы сможете без труда найти необходимую зап часть в нашем каталоге у наших продавцов запчастей на сайте. А если детали нет в каталоге вы всегда можете обратиться через обратную связь и запросить деталь сразу у всех продавцов через форму обратной связи, указав все данные автомобиля. У нас вы сможете найти новые запчасти и б.у, в нашем каталоге есть крупные автомагазины, оптовые компании по продаже автомобильных запчастей, поставщики деталей из европы, разборки легковых и грузовых автомобилей. Кроме того у нас вы сможете найти автозапчасти для любого грузового транспорта: Volvo Trucks, Scania, Mercedes Benz, MAN, DAF, Iveco, Renault Trucks.

Рулевой механизм в сборе

1    5001837204        рулевое управление    1    RNV    обновлен.
1    5010251246        рулевое управление    1
2    0870227700        винт с 6-гр/головкой    4
3    5000670655        плоская шайба    4


Набор уплотнений рулевого механизма
1    5001838802        набор уплотн.рул/меха    1
2    5000296840        клапан    1
3    7701006982        кольцевое уплотнение    1
4 7420427939    5001874397    винт    2
5    5000289371        гайка    1
6    5001852679        труба    1
рулевая колонка / механизм
Вариант 09803
1    5010239644        скольз. трансмиссия    1
2    5003101848        винт с 6-гр/головкой    2
3    5003034245        стопорная гайка    2
4    5010239620        кольцо    1
5    7420920408        нажимная гайка    5
6    5003008105        винт с шестигр. головкой    4
7    5000762947        кольцо    1
8    5003008083        винт кругл.голов/torx    1
9    5010239650        сильфон    1
10    5010239296        кольцо    1
11    5010239649        сильфон    1
12    5010239271        кольцо    1
13    5001834314        кардан    1
14    0000705667        винт с 6-гр/головкой    1
15    0000450645        гайка    1
16    7703061031        упорный подшипник    5    PLS    пластик.

Вариант 09802 отличается  только 1) 5010239645        скольз. трансмиссия
Рычаги / тяги рулевые
Вариант 20702/09 + 21501 параболический
1    5010130950        сошка    1
2    5010294287        рулевая тяга    1
3    5000288360        Наконечник рулевой тяги 120*M30/M24*1.5 RHT MAN/RVI 86
4    0003403708        коорнчатая гайка    2
5    5003068036        шплинт    2
6    5001834158        захват    1
7    5003101225        винт с 6-гр/головкой    1
8    5003034247        стопорная гайка    1
Вариант 20704/11 + 21501 пневматический
1    5010239332        сошка    01
2    5010630617        рулевая тяга    1
3    5000288360        Наконечник рулевой тяги 120*M30/M24*1.5 RHT MAN/RVI 86
4    0003403708        коорнчатая гайка    2
5    5003068036        шплинт    2
6    5001834157        захват    1
7    5003101225        винт с 6-гр/головкой    1
8    5003034247        стопорная гайка 1
 Цилиндр и усилитель руля
 бачок масляный и крепеж
 1    5010334783        кронштейн резервуара    1
2    5003101161        винт с 6-гр/головкой    3
3    5003032159        гайка 6-гранная m    3
4    5003053511        плоская шайба    6
5    5010216805        ресивер гидр/жидкости    1
6    5010571653        зажимный хомут 1

Деталировка масляного бачка
1    5000820895 или 7400349619    фильтр. элемент    1
2    5000820896        пружина, рессора    1
3    5001822088        уровнемер    1
4    5000821834        пробка заливного отв.    1
5    5001835095        резиновое уплотнение    1
6    5001834879        ручка    1
7    5001845467        кольцо    1
Шланги гидравлические
Автомобиль 300-400 вариант 12051/55+21501
1    5010294723        труба    1
2    5003101670        шестигр. винт    1
3    5003033001    7420920984    шестигр. гайка    2
4    5005005006        хомут установочный    3
5    5003058073        упорный подшипник    3
6    5003009002        винт цил/г. 6-г/угл.    3
7    5010056453        резиновое уплотнение    1
8    7703083429    или 5010610687    зажимный хомут    1
9    5010239513        гибк.ая труба    1    HP
10    5689485000        rubber hose    1
11    5000727402        кронштейн    1
12    5689110740        защитный чехол    1
13    5005130465        соединитель    1
14    5005130402        колено    1
15    5010294904        труба    1
16    7420920983        накидная гайка    2
17    7703083427    или 5010610688    зажимный хомут    2
18    5003101705        шестигр. винт    2
19    7420920457        плоская шайба    2
20    7420920983        накидная гайка    2
21    7421015127        пружинная шайба    1
22    5003101754    или 5010130681    винт с 6-гр/головкой    1
23    5010383151        змеевик    1
24    5005130395        колено 1
25    0606616000        распорка    1

Автомобиль 420 вариант 12094+21501
1    5010383972        труба    1
2    5005030746        соединитель    1
3    0000712560        уплотнение медное    1
4    7703083427    или 5010610688    зажимный хомут    1
5    5010294904        труба    1
6    7703083427   или 5010610688    зажимный хомут    2
7    5010383151        змеевик    1
8    5005130395        колено    1
9    5003101754    или 5010130681    винт с 6-гр/головкой    1
10    7421015127        пружинная шайба    1
11    5003033001  или  7420920984    шестигр. гайка    1
12    5010488274        гибк.ая труба    1
13    5005130402        колено    1
14    5005130465        соединитель    1
15    7703062006        прокладка    1
16    5000727402        кронштейн    1
17    5689485000        Патрубок бачка расширительного
18    5689110740        защитный чехол
19    7705005279        хомут установочный    3
20    5003019050        винт    3
21    7420920983        накидная гайка    3
22    5003085018        соединит. кабель    1

есть вариант отличающейся следующими деталями:
1    5010453940        труба    1
4    7703083429    5010610687    зажимный хомут    1
9    5003002030        винт фланца    01
11    7703033031        контргайка фланца    01
15    7703062006        прокладка    01
 Ось передняя
 Цапфы и шкворня передней оси
Е81 вариант 168BL
1    5010439469        шейка оси    1    GH    слева
1    5010439472        шейка оси    1    DR    справа
3    5010630993        валик шкворня цапфы    1
5    5010439195        уплотнительн. кольцо    4
6    5000792140        кольцо    2
7    5010439415        игольчатая втулка    4
8    5010566166        роликовый упор    2
9    5010436005        пробка    2
11    7400914532        стопорное кольцо    4
12    5010630740        пробка    2
13    5005097022        маслёнка    2
14    5010216741        винт    2
15    5010251843        рулевая сошка    1 ( есть отличающийся вариант с 5010251971)
16    5000737981        6-гр/винт с буртиком    2
17    5010251863        рукоятка завода    1    GH    слева
17    5010251864        рукоятка завода    1    DR    справа
18    5010145380        6-гр/винт с буртиком    4
 Вариант CKD 22GXA отличается позициями
1    5010436015        шейка оси    01    GH    слева
2    5010436018        шейка оси    01    DR    справа
4    5010216741        винт    02
8    5010251678             02
13    5005097016        маслёнка    02
15    5010251971        рулевая сошка    01

 Вариант М9957

1    5010439935        шейка оси    1    GH    слева
1    5010439938        шейка оси    1    DR    справа
2    5010630994        валик шкворня цапфы    2
3    5000792140        кольцо    2
4    5010439415        игольчатая втулка    4
5    5010439195        уплотнительн. кольцо    4
6    5010630740        пробка    1
7    5010436005        пробка    1
8    0948381406        уплотнительное кольцо    2
9    7400914532        стопорное кольцо    4
10    5005097022        маслёнка    1
11    5010566166        роликовый упор    1
12    5010216741        винт    2
14    5010056288        велосипедная шпонка    2
15    5003057046        упругая шайба    2
16    5003032162        шестигр. гайка    2
17    5010251971        рулевая сошка    1
18    5000737981        6-гр/винт с буртиком    2
19    5010251863        рукоятка завода    1    GH    слева
19    5010251864        рукоятка завода    1    DR    справа
20    5010145380        6-гр/винт с буртиком    4

Тяга рулевая поперечная передней оси
Е82 вариант 168BF
1    5010308082        Тяга центральная     1
2    5001832581        Наконечник рулевой тяги левый    1    PAG    левая резьба
3    5000288360        Наконечник рулевой тяги правый     1    PAD    правая резьба
4    5001834428        захват    2
5    5001834443        труба тяги    1
6    5010571543 или 5010377778 коорнчатая гайка    2
7    5003068034        шплинт    2
8    5003101225        винт с 6-гр/головкой    2
9    5003034247        стопорная гайка    2
Вариант Е81 вариант 168BL/BM
 1    5010439022        сцепной шатун    1
2    5001852452        шаровой шарнир    1
3    0003403708        коорнчатая гайка    1
4    5003068034        шплинт    1
5    5001853151        муфта    1
6    5001852455        Хомут     1
7    5003101168        винт с 6-гр/головкой    1
8    5000466486        гайка стопорящая    1
Ступицы передней оси
 ступица, подшипники, крепеж колес
Вариант 59323 ( Сталь и алюминий отличаются только 8 пунктом)
1    5000792552        опора обода    2
2    5010439770        ступица качения    2
3    5000716984        гайка    2
4    5010056010        специальная шайба    2
5    5010056412             2
6    5003065092        кольцевое уплотнение    2
7    5010439633        винт фланца    20
вариант Сталь 8    5000737601        болт колёсного вала    20
вариант Алюминий 8    5010319141        шпилька колеса    20
9    5010457733    5010262934    гайка    20
10    5010224222        заглушка    20
 Вариант CKD 22GXA
1    5010056109        опора обода 2
2    5010439770        ступица качения    2
3    5000716984        гайка    2
4    5010056010        специальная шайба    2
5    5010056412             2
6    5003065092        кольцевое уплотнение    2
7    5010056478        6-гр/винт с буртиком    20
8    5010319141        шпилька колеса    20
9    5010457733    5010262934    гайка    20
 Вариант 59323CAM-06J1 Сталь
1    5000792552        опора обода    2
2    5010439770        ступица качения    2
3    5000716984        гайка    2
4    5010056010        специальная шайба    2
5    5010571187        пробка    2
6    5010571120        кольцевое уплотнение    2
7    5010439633        винт фланца    20
8    5000737601        болт колёсного вала    20
9    5010457733    5010262934    гайка    20
10    5010224222        заглушка    20
 Мост задний

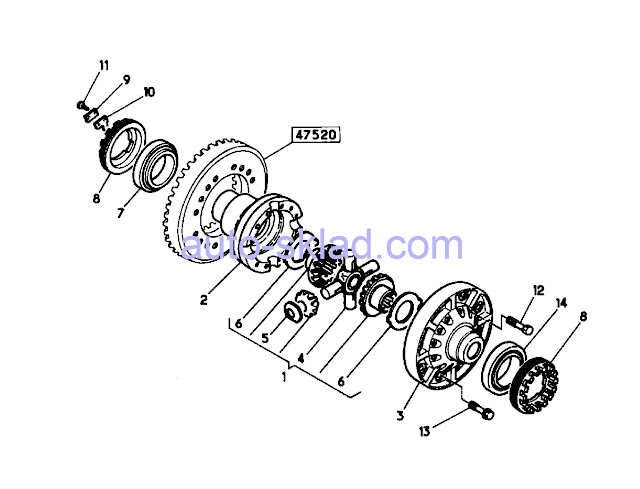

 Редуктор заднего моста бывают разные с разными передаточными числами, количеством главных передач, какой стоит у вас можно определить по вин коду в специальной программе.
Варианты редукторов:
1    5600585952        главн. передача моста
1    5600585950        главн. передача моста
1    5600585951        главн. передача моста
1    5600585953        главн. передача моста
1    5600585954        главн. передача моста
1    5600585948        главн. передача моста
1    5600584419        главн. передача моста
1    5600585949        главн. передача моста
1    5600585946        главн. передача моста
1    5600585944        главн. передача моста
1    5600585947        главн. передача моста

Корпус заднего моста тоже бывают нескольких видов.
Ступица заднего моста
P1370 сталь, вариант 15294+59323
1    5010566070        втулка колеса    2
2    5010319935        Пыльник (рекуперационный лист)    2
3    5010566199        уплотнительн. кольцо    2
4    7420898440  или  5000671438    защитный лист    2
5    5010587010        Подшипник ступицы 160*95*46 RVI Premium    2
6    5010587007        Подшипник ступицы 85*140*41 RVI/MB LK/LN2/MK 84-->    2
7    5010439317        болт колёсного вала    20
8    5010457733    или 5010262934    гайка    20
9    5000682954        согнутая труба    2
алюминиевый вариант отличается только 7 позицией    5010241892        болт колёсного вала    20

вариант P1342 алюминий 15246+59324/27/29
1    5010566112        втулка колеса    2
2    5010319935        рекуперационный лист    2
3    5010566199        уплотнительн. кольцо    2
4    7420898440 или    5000671438    защитный лист    2
5    5010587010        Подшипник ступицы 160*95*46 RVI Premium    2
6    5010587009       Подшипник ступицы 150*90*42 RVI G/R/Maxter/Magnum/Kerax/Premium  2          7    5010241892        болт колёсного вала    20
8    5010457733    5010262934    гайка    20
9    5000682954        согнутая труба    2

1    5010566112        втулка колеса    2
2    5010319935        рекуперационный лист    2
3    5010566199        уплотнительн. кольцо    2
4    7420898440 или    5000671438    защитный лист    2
5    5010587010        taper roller bearing    2
6    5010587009        taper roller bearing    2
7    5010241892        болт колёсного вала    20
8    5010457733    5010262934    гайка    20
9    5000682954        согнутая труба    2

Кронштейны дифференциалов и крепеж заднего моста
Вариант 15294
1    5010241942        кронштейн дифференц.    1
2    5010319367        6-гр/винт с буртиком    4
3    5010319373        6-гр/винт с буртиком    18
4    5010571417        пробка    1

Вариант 15222/44/46

1    5000675542        кронштейн дифференц.    1
2    0000192293        6-гр/винт с буртиком    4
3    5010610282 или    0021172012    штифт насечной    4
4    5000654092        трубка смазывания    1
5    0000188148        винт/пружина сжатия 1
6    0021323045        уплотнение медное    1
7    5000671460        пробка    1
8    0948360937        кольцевое уплотнение    1
9    5010241515        6-гр/винт с буртиком    12
10    5010241517        штифт    2
11    5010241516        специальный штифт    1
12    5003032243        гайка 6-гранная m    3    L21
12    5003032265        гайка 6-гранная m    2    L24
13    0000141014        плоская шайба    3

Главная пара и шестерни заднего моста, как и сами дифференциалов бывают разные. Вот такие:
5600584417 - Главная пара дифференциала 13*37 R.=1:2,85 P1370 RVI Magnum E.Tech/Premium
5600584418 - Главная пара дифференциала
5600584421 - Главная пара дифференциала
5600584855 - Главная пара дифференциала 8*37 R.=1:4,62 P1370 RVI AE Magnum/Premium
5600594910 - Главная пара дифференциала
5600594911 - Главная пара дифференциала
5600594912 - Главная пара дифференциала 14*41 R.=1:2,93 RVI AE Magnum/Premium/Midlum/Kerax
5600594913 - Главная пара дифференциала
5600594914 - Главная пара дифференциала
5600594915 - Главная пара дифференциала
5600594916 - Главная пара дифференциала
5600594917 - Главная пара дифференциала
5600594918 - Главная пара дифференциала
5600594919 - Главная пара дифференциала
5600594920 - Главная пара дифференциала
5600594921 - Главная пара дифференциала
5600594923 - Главная пара дифференциала
5600594924 - Главная пара дифференциала
5600594925 - Главная пара дифференциала     11x37 R.=1:3,36 P1370
5600594926 - ГЛАВНАЯ ПАРА 37:12

Фланец соединительный заднего моста
бывают 2-х видов:
1    5010241998        Фланец дифференциала
1    5010319125 (6.56700 Дизель Техник, 155.228  CEI)        Фланец дифференциала

Корпус хвостовика заднего моста
 Вариант P1341/42/45 - 15222/44/46
1    5000675546        подшипниковый картер    1
2    5000682795        taper roller bearing    2
3    5010534863        уплотнение    1
4    5000664043        гайка фланца    1
5    5000664148        распорка
5    5000664149        распорка
5    5000664150        распорка
6    5000675547        калибров. прокладка        30
6    5000675548        калибров. прокладка        40
6    5000675549        калибров. прокладка        50
6    5000675550        калибров. прокладка        60
6    5000675551        калибров. прокладка        70
6    5000675552        калибров. прокладка        100
6    5010241468        калибров. прокладка        25
7    5000785250        роликовый подшипник    1
8    7703066096        стопорное кольцо    1
9    5003101240        винт с 6-гр/головкой    9
10    0021247008        шайба    9
P1370 Вариант 15294
1    5010319040        подшипниковый картер
2    5010241401        конический рол/подшип
3    5010319751        конический рол/подшип
4    5010534863        уплотнение
5    5010241239        гайка
6    5010241287        распорка
6    5010241288        распорка
6    5010241289        распорка
7    5010319042        калибров. прокладка        25
7    5010319043        калибров. прокладка        30
7    5010319044        калибров. прокладка        40
7    5010319045        калибров. прокладка        50
7    5010319046        калибров. прокладка        60
7    5010319047        калибров. прокладка        70
7    5010319048        калибров. прокладка        100
8    5010241406        роликовый подшипник
9    5010319102        шайба
10    7703066096        стопорное кольцо
11    5010319049        6-гр/винт с буртиком    10
Дифференциал межколесный заднего моста
1    5000794101        партия дифференц.    1
2    5010534113        полумуфта, полукокиль    1    DR    справа
3    5010534112        полумуфта, полукокиль    1    GH    слева (может отличаться 5010534111)
4    5010534983        крестовина    1
5    5010534114        планетарный упор    4
6    5000671226        планет.упорн.подшип.    2
7    5010534822        ролик. подшип.    1
8    5000664855        специальная гайка 2
9    0000184616        специальный арретир    2
10    5000654526        специальный арретир    2
11    7703002020        шестигр. винт    4
12    5000682326        6-гр/винт с буртиком    12
13    5000671332        6-гр/винт с буртиком    16
14    5010241094        конический рол/подшип    1
Вариант 15294+66202
1    5001854473        комплект сателлита диффер    01    VSR    см. иной вариант
2    5010319615             1    DR    справа
3    5010319613        половина капота    01    GH    слева
4    5010534984        крестовина дифференц.    1
5    5010319478        планет.упорн.подшип.    4
6    5010319562        планет.упорн.подшип.    2
7    5010534617        конический рол/подшип    1
8    5010241945        гайка    1
9    5010241210        гайка    1
10    5010534616        конический рол/подшип    1
11    5000695135        винт    2
12    5010319133        6-гр/винт с буртиком    16
Блокировка межколесного дифференциала заднего моста
1    5010319698        возбудитель    1
2    5000671457        торцовый кулачок    1    FIX    скреплен./крепёж
3    5000671227        стопорное кольцо    1
4    5000664083        торцовый кулачок    1    MOB    подвижн.
5    5000685685        вилка    1
6    5010611038    5010443207    зажим    2
8    5000671203        специальный штифт    1
9    0021247008        шайба    1
10    5003032243        гайка 6-гранная m    1
11    5010292740        штифт    1
12    7420920460    5003053497    шайба коническая    1
13    5003068082        шплинт    1
14    5003101674        шестигр. винт    2
15    5003058081        упорный подшипник    2
16    5010306719        контактор    1
Вариант P1370 - 15294
1    5010319698        возбудитель 1
2    5010241948        торцовый кулачок    1    FIX    скреплен./крепёж
3    7703066120        кольцо стопорн. наруж.    1
4    5010241949        торцовый кулачок    1    MOB    подвижн.
5    5010241994        вилка    1
6    5010611038    5010443207    зажим    2
8    5010241996        штифт    1
9    5003101674        шестигр. винт    2
10    5003058081        упорный подшипник    2
11    5010292740        штифт    1
12    7420920460    5003053497    шайба коническая    1
13    5003068082        шплинт    1
14    5010241968        шайба    1
15    5010306719        контактор    1
Цилиндр блокировки межколесного дифференциала заднего моста
1    5010306719        контактор    1
2    0772591289        шарик    1
3    5000793431        набор уплотнений    1
Полуоси заднего моста
Вариант P1342 - 15246
1    5000675838        вал колеса    01    GH    слева
2    5000682748        вал колеса    01    DR    справа

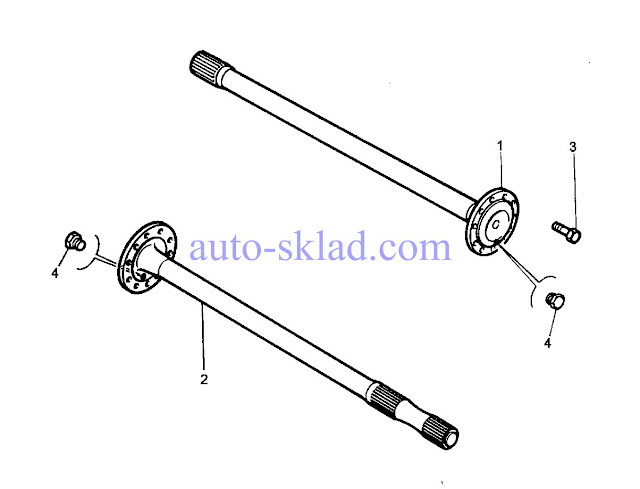

Вариант P1370 - 15294
1    5010319632        вал колеса    1    GH    слева
2    5010319631        вал колеса    1    DR    справа
3    5010534282        винт фланца    24
4    5010377148        пробка    2
Вариант P1341 - без блокировки 15244+66201
1    5000675990        вал колеса    01    GH    слева
2    5000675790             01    DR    справа

Вариант P1341 - с блоком вариант 15244+66202
1    5000675990        вал колеса    01    GH    слева
2    5000675791        вал колеса    01    DR    справа
Бортовые редукторы колес заднего моста
P1342 вариант 15244
1    5000849667        партия переходников    2
2    5010319269        картер редуктора    2
3    0000192766        перекладина    2
4    5010443947    5000787718    игла
5    5010241890        игольчатый упорн/подш    8
6    5010241889        игольчатый упорн/подш    2
7    7420815098        пробка    2
8    7703062063        metal-fiber gasket    2
9    0948360986        уплотнительное кольцо    8
10    5000671698        6-гр/винт с буртиком    24
11    5003009278        винт с шестигр. головкой    6
12    5010319267        кольцевое уплотнение    2
P1341 вариант 15224
1    5000849420        партия переходников    02
2    5000675811        картер редуктора    02
3    5010534987        перекладина    02
4    5010443947    5000787718    игла    00    256
5    5010611110    5010611175    игольч. подшипник    08
6    5010611109    5010611174    игольч. подшипник    02
7    7420815098        пробка    02
8    7703062063        metal-fiber gasket    02
9    0948361064        кольцевое уплотнение    08
10    5000671328        6-гр/винт с буртиком    24
11    5003009278        винт с шестигр. головкой    08
12    5003065132        кольцевое уплотнение    02

P1345 вариант 15222
1    5000849555        партия переходников    2
2    5010319268        картер редуктора    2
3    5000664943        перекладина    2
4    5010443948        игла
5    5010443950        кольцо    8
6    5010319517        узел ударной иголки подши    8
7    5003065128        кольцевое уплотнение    8
8    5010241889        игольчатый упорн/подш    2
9    7420815098        пробка    2
10    7703062063      Уплотнительное кольцо, резьбовая правая 2
11    5000671697        6-гр/винт с буртиком    24
12    5003009278        винт с шестигр. головкой    4
13    5010319267        кольцевое уплотнение    2

Карданный вал так же можно определить по размеру, типа кузова, различные варианты, а креставина кардана можно подобрать исходя из снятых с нее размеров штангенциркулем.

Детали замедлителя так же можно определить по вин коду автомобиля, на электрический замедлитель запчасти найти тяжелей, так как они реже встречаются, но у наших продавцов есть детали для многих замедлителей!
Вот к примеру гидравлический замедлитель Voith 133/2 Вариант 12237/68/AP +26703
1    5010245597        замедлитель    1
2    5010256520        кольцевое уплотнение    1
3    5010273307        специальная шайба    1
4    5010273309        переходник    1
5    5010245099        диск сцепн. муфты    1
6    5010245100        специальный арретир    1
7    5010273312        специальная шайба    1
8    5010245101        винт    2
9    5010049093        винт с 6-гр/головкой    4
10    7420920434    5003034250    гайка стопорящая    4



Источник: auto-sklad.com

Похожие материалы:

0 комментариев:

Отправить комментарий

Спасибо за оставленный комментарий!
