Reno Premium 4х2 2000 / Рама, подвеска, буксировка

В помощь владельцам данного автомобиля решили разобрать его по запчастям, для наглядного пособия по подбору запчастей на него. Здесь будут указаны изображения деталей и оригинальные номера. По данным номерам вы сможете без труда найти необходимую зап часть в нашем каталоге у наших продавцов запчастей на сайте. А если детали нет в каталоге вы всегда можете обратиться через обратную связь и запросить деталь сразу у всех продавцов через форму обратной связи, указав все данные автомобиля. У нас вы сможете найти новые запчасти и б.у, в нашем каталоге есть крупные автомагазины, оптовые компании по продаже автомобильных запчастей, поставщики деталей из европы, разборки легковых и грузовых автомобилей.

1. Рама шасси Renault Premium
Рамы разделяются на параболические и пневматические с продольной базой 3,6 и 3,8 метра. Узнать какая рама у вас можно по вин коду.
Рамы на Renault Premium бывают следующие:
5001837382        каркас    01    F36    продольная база 3,6m
5001837383             01    F36    продольная база 3,6m
5001859631        рама шасси    01    F36    продольная база 3,6m
5001837384        рама шасси    01    F38    продольная база 3,8m
5001858685             01    F38    продольная база 3,8m
5001859632        рама шасси    01    F38    продольная база 3,8m
5001864296        рама шасси    01    F36    продольная база 3,6m
5001864297        рама шасси    01    F38    продольная база 3,8m
5010547854        лонжерон    01    GH    слева
5010547855        лонжерон    01    DR    справа

Передняя поперечина: 5010130942
5003101161        винт с 6-гр/головкой    2 шт
5003058090        упорный подшипник    4шт
7420920434    5003034250    гайка стопорящая    2шт

Поперечина двигателя / коробки передач:
Для 420 варианта:
5010316421        поперечина    01
5010349419        распорка    02
7420920926        шестигр. винт    04    130
5003101172        винт с 6-гр/головкой    08    120
5003058090        упорный подшипник    24
5003032159        гайка 6-гранная m    12

Для 300-400 вариантов:
5010239168        поперечина    1
5010304184        распорка    2
7420920919    5003101163    винт с 6-гр/головкой
7420920926        шестигр. винт    4
7420920926        шестигр. винт  8
5003058090        упорный подшипник    2
5003032159        гайка 6-гранная m    1

кронштейн рессоры / подвески Renault Premium
Так как рамы разные, разные и кронштейны, они бывают:
для подвески параболической 207/09+20802/09+56701
5010269561        тело пружины    2
5010269564        скоба    01    GH    слева
5010269565        скоба    01    DR    справа
5010239228        тело пружины    1    GH    слева
5010239229        тело пружины    1    DR    справа
5010060127        кольцо трения    4
5010051192        отражатель    8
5003065085        кольцевое уплотнение    8
5010239120        тело пружины    2
5010316085        тело пружины    1    GH    слева
5010316086        тело пружины    1    DR    справа
5010141909        кронштейн    1
5003032250        гайка 6-гранная m    4
5003101161        винт с 6-гр/головкой    5    L40
5003101162        винт с 6-гр/головкой    10    L50
5003101165        винт с 6-гр/головкой    12    L70
5003101167        винт с 6-гр/головкой    4    L80
7420920919    5003101163    винт с 6-гр/головкой    5    L60
5003053511        плоская шайба    80
5003032159        гайка 6-гранная m    36


вариант 56701
1    5010467472        тело пружины    01    DR    справа
1    5010467475        тело пружины    01    GH    слева
2    5010389158        палец    02
3    0000147280        распорка    06
4    5003101167        винт с 6-гр/головкой    06    L80
5    5003058069        упорный подшипник    06
6    5003002074        6-гр/винт с буртиком    04    50
6    5003002075        6-гр/винт с буртиком    02    60
6    5003002076        6-гр/винт с буртиком    02    70
6    5003002077        6-гр/винт с буртиком    04    80
6    5003002079        6-гр/винт с буртиком    07    100
6    5003002080        6-гр/винт с буртиком    01    120
7    5003058090        упорный подшипник    24
7    5003053511        плоская шайба    24
8    5003033009        гайка    12
Подвеска сзади пневматическая / вариант 20101+20814/19/20/21 Renault Premium (Рено премиум)
1    5010269561        тело пружины    02
2    5010269564        скоба    01    GH    слева
2    5010269565        скоба    01    DR    справа
3    5010239228        тело пружины    01    GH    слева
3    5010239229        тело пружины    01    DR    справа
4    5010060127        кольцо трения    02
5    5010051192        отражатель    04
6    5003065085        кольцевое уплотнение    04
7    5010532823        тело пружины    02
8    7420920919    5003101163    винт с 6-гр/головкой    03    L60
8    5003101161        винт с 6-гр/головкой    03    L40
8    5003101162        винт с 6-гр/головкой    08    L50
9    5003058090        упорный подшипник    28
10    5003032159        гайка 6-гранная m    04    HM
10    5003032250        гайка 6-гранная m    10    DRH
11    5003002074        6-гр/винт с буртиком    02    L50
11    5003002076        6-гр/винт с буртиком    04    L70
12    5003002077        6-гр/винт с буртиком    20    L80
12    5003002078        6-гр/винт с буртиком    04    L90
13    5003033009        гайка    34    HE

2. Передняя подвеска, рессоры, амортизаторы, стабилизаторы Renault Premium
Передняя рессора рено премиум:
параболическая подвеска вариант 20702
1    5010294204        листовая рессора    02
5    5010060127        кольцо трения    02
6    5003065085        кольцевое уплотнение    04
7    5010051192        отражатель    04
8    5003032237        гайка 6-гранная m    01
9    5000288870        установочный штифт    01
10    5001849803        скоба    01
11    0241101105        заклепка    01
12    5001851120        трубчатая распорка    01
13    5003101234        винт с 6-гр/головкой    01
14    5003032164        шестигр. гайка    01
 1    5010294113        листовая рессора    2
5    5010060127        кольцо трения    4
6    5003065085        кольцевое уплотнение    8
7    5010051192        отражатель    8
8    5003032237        гайка 6-гранная m    2
9    5000288870        установочный штифт    2
10    5001849803        скоба    2
11    0241101105        заклепка    2
12    5001851120        трубчатая распорка    2
13    5003101234        винт с 6-гр/головкой    2
14    5003032164        шестигр. гайка    2
15    5000731430        резиновый клин    4

параболическая подвеска вариант 20709
1    5010294113        листовая рессора    2
5    5010060127        кольцо трения    4
6    5003065085        кольцевое уплотнение    8
7    5010051192        отражатель    8
8    5003032237        гайка 6-гранная m    2
9    5000288870        установочный штифт    2
10    5001849803        скоба    2
11    0241101105        заклепка    2
12    5001851120        трубчатая распорка    2
13    5003101234        винт с 6-гр/головкой    2
14    5003032164        шестигр. гайка    2
15    5000731430        резиновый клин    4
пневматическая подвеска вариант 20704/11 Рено премиум
1    5010600386        листовая рессора    2
2    5010060127        кольцо трения    2
3    5003065085        кольцевое уплотнение    4
4    5010051192        отражатель    4
100    5001865794        установочный штифт    2
Крепеж передней подвески на раме Renault Premium
общая панель
1    5000752128        плита    4
2    5003101526        шестигр. винт    4    AR    сзади
3    5003101867        шестигр. винт    2    AV    перед
4    5003058086        упорный подшипник    12
5    5003034275        стопорная гайка    6
особое оборудование вариант х0772

1    5000752128        плита    4
2    5010130738        винт    4
3    5010567399        винт    2
4    5003058086        упорный подшипник    12
5    5003034275        стопорная гайка    6
6    5005097021        маслёнка    6

Крепеж передней подвески на оси Renault Premium:
параболическая подвеска вариант 20702/09
1    5010239148        швеллер    2    280
2    5010294051        швеллер    2    200
3    5010488954        направляющая швеллера    2
4    5000752488        клин    1    GH    слева
4    5000752489        клин    1    DR    справа
5    5003053040        плоская шайба    8
6    5003032261        шестигр. гайка    8


пневматическая подвеска Renault Premium вариант 20704/11
1    5010294085        опора воздушн/подушки    1    GH    слева
1    5010294086        опора воздушн/подушки    1    DR    справа
2    5010239073        швеллер    2    210
3    5010239074        швеллер    2    130
4    5003053040        плоская шайба    8
5    5003032261        шестигр. гайка    8
отбойники передней подвески Renault Premium
1    5010383949        упор    2
2    5010239150        кронштейн    2
3    5003004157        винт с шестигр. головкой    2
4    5003002073        6-гр/винт с буртиком    2    L40
5    5003058090        упорный подшипник    4
6    5003033009        гайка    2

амортизатор передний и крепеж Renault Premium
подвеска параболическая
1    5010383693    5010052920    амортизатор    2
2    5010239152        кронштейн    2
3    5003101162        винт с 6-гр/головкой    6
4    5003058090        упорный подшипник    12
5    5003032159        гайка 6-гранная m    6
подвеска пневматическая

1    5010052920             2
2    5000805412        чашка    8
3    5000805411             8
4    5000805413        чашка    4
5    0021786090        гайка стопорящая    4
6    5010239152        кронштейн    2
7    5003101162        винт с 6-гр/головкой    6
8    5003053511        плоская шайба    12
9    5003032159        гайка 6-гранная m 6
Стабилизатор передний + тяги
Подвеска параболическая
1    5010383576        брус    1    D38
2    5010383581        шатун    2
3    5010383545        резиновая втулка    4
4    5010130021        резиновое кольцо    2
5    5010239131        оковка    2
6    5003002073        6-гр/винт с буртиком    6
7    5003058090        упорный подшипник    12
8    5003033009        гайка    8
9    5010060741        полумуфта    4
10    7420920924    5003101679    винт с 6-гр/головкой    2
11    7420899869        шайба коническая    4
12    7420899865        гайка стопорящая    2
13    5003101871        шестигр. винт    2
14    5003053463        плоская шайба    4
15    5003034275        стопорная гайка    2
16    5003101909             2    VSR    см. иной вариант
17    5003032113        гайка 6-гранная m    2

подвеска пневматическая Renault Premium
1    5010383578        брус    1    D41
2    5010383663        шатун    2
3    5010383545        резиновая втулка    4    D48
4    7482074379        резиновая втулка    2
5    5010239131        оковка    2
6    5003101750        винт с 6-гр/головкой    6
7    5003053511        плоская шайба    12
8    5003032159        гайка 6-гранная m    8
9    5010060741        полумуфта    4
10    7420920924    5003101679    винт с 6-гр/головкой    2
11    7420899869        шайба коническая    4
12    7420899865        гайка стопорящая    2
13    5003101871        шестигр. винт    2
14    5003053463        плоская шайба    4
15    5003034275        стопорная гайка    2
16    5003101909             2    VSR    см. иной вариант
17    5003032113        гайка 6-гранная m    2

передние пневмоподушки
Вариант 20704 CAM 14K1
1    5010294385    2
3    7420899869        шайба коническая 4
4    5003033012        гайка    4
5    5010294184        кронштейн    1    GH    слева
5    5010294185        опора воздушн/подушки    1    DR    справа
6 5003002073        6-гр/винт с буртиком    6
7    5003053511        плоская шайба    12
8    5003033009        гайка    6
Вариант 20711 CAM 14K1
1    5010383062             2
3    7420899869        шайба коническая    4
4    5003033012        гайка    4
5    5010294184        кронштейн    1    GH    слева
5    5010294185        опора воздушн/подушки    1    DR    справа
6    5003002073        6-гр/винт с буртиком    6
7    5003053511        плоская шайба    12
8    5003033009        гайка    6
CAM 15K1 Вариант 20704
1    5010488756        воздушная подушка    2
3    5003033012        гайка    4
4    5010294184        кронштейн    1    GH    слева
4    5010294185        опора воздушн/подушки    1    DR    справа
5    5003101161        винт с 6-гр/головкой    6
6    5003058090        упорный подшипник    12
7    5003032159        гайка 6-гранная m    6

CAM 15K1 Вариант 20711
1    5010488757        воздушная подушка    2
3    5003033012        гайка    4
4    5010294184        кронштейн    1    GH    слева
4    5010294185        опора воздушн/подушки    1    DR    справа
5    5003101161        винт с 6-гр/головкой    6
6    5003058090        упорный подшипник    12
7    5003032159        гайка 6-гранная m
Задняя подвеска / задняя рессора / амартизатор и стабилизатор
Рессора задняя
Подвеска параболическая 3 пластины EP-30 вариант 20802
1    5010294428             2    3L    3 пластины
6    5010060127        кольцо трения    4
7    5003065085        кольцевое уплотнение    8
8    5010051192        отражатель    8
9    0000282316        установочный штифт    2
10    7703034062        гайка стопорящая    2
11    5001834498        скоба    2
13    0241101105        заклепка    2
14    5003101146        винт с 6-гр/головкой    4
15    5003058081        упорный подшипник    4
16    7703034222        стопорная гайка    4
17    5001832708        резиновый клин    4
18    5003009340        винт с шестигр. головкой    8
19    5003032247        гайка 6-гранная m    8
Параболическая укрепленная EP-32 вариант 20809

1    5010294469        листовая рессора    2    3L    3 пластины
6    5010060127        кольцо трения    4
7    5003065085        кольцевое уплотнение    8
8    5010051192        отражатель    8
9    0000282316        установочный штифт    2
10    5003032237        гайка 6-гранная m    2
11    5001834792        скоба    2
12    5005001094        распорка    2
13    5003101232        винт с 6-гр/головкой    2
14    5003032158        гайка 6-гранная m    2
15    5003072176        глухая заклёпка    2

пневматическая CAM-23C3 Вариант 20814/19/20/21
1    5010383589        лист/рессора (эллип.)    1    GH    слева
1    5010383590        лист/рессора (эллип.)    1    DR    справа
2    5001835446        сайлент-блок    2
3    5001852150        установочный штифт    2
4    5003034253    7420839462    стопорная гайка    2
особое оборудование вариант V1477
1    5010384963        листовая рессора    2    4L    4 пластин
5    5001868178        рессорн/лист (параб.)    2    4E
6    5010060127        кольцо трения    4
7    5003065085        кольцевое уплотнение    8
8    5010051192        отражатель    8
9    5000793658        установочный штифт    2
10    5003032237        гайка 6-гранная m    2
11    5001855993        скоба    2
12    5001852128        винт    2
13    0241101105        заклепка    2

подвеска пневматическая CAM-24С3 вариант 20814/19
1    5010557263        пружина, рессора    1    GH    слева
1    5010557264        пружина, рессора    1    DR    справа
2    5001859721        сайлент-блок    2
3    5001852150        установочный штифт    2
4    5003034253    7420839462    стопорная гайка    2
 параболическая 3 пластині EP-30CAM-02EY Вариант 20802
1    5010488068        листовая рессора    2    3L    3 пластины
6    5010060127        кольцо трения    4
7    5003065085        кольцевое уплотнение    8
8    5010051192        отражатель    8
9    0000282316        установочный штифт    2
10    7703034062        гайка стопорящая    2
11    5001855367        скоба    2
12    5001852128        винт    2
13    0241101105        заклепка    2
14    5001834111        резиновый клин    4
15    5003009340        винт с шестигр. головкой    4
16    5003032247        гайка 6-гранная m    4
 Крепеж задней подвески к раме
Параболическая подвеска вариант 20802/09
1    5010239166        плита    2
2    5010239167        плита    2
3    5010571207        распорка    2
4    5010294422        винт    4
5    5010294415        винт    2
6    5000659178        плоская шайба    6
7    5003002078        6-гр/винт с буртиком    2
9    5010377570        гайка фланца    2
10    5005097025        маслёнка    6
пневматическая подвеска
1    5010294518        винт с 6-гр/головкой    2
2    5003034274        гайка    2
3    5010239047        пластина    4
Крепеж задней подвески к мосту Renault Premium
1    5000752522        направляющая швеллера    2
2    5010052270        швеллер    4
3    5003053480        плоская шайба    8
4    5003032263        шестигр. гайка    8
пневматическая подвеска вариант 20814
1    5010630362        швеллер / стремянка   4
2    5010294046        скоба    2
3    5010239186        палец    2
4    5010294805        оковка    1    GH    слева
4    5010294806        оковка    1    DR    справа
5    5003032263        шестигр. гайка    8
6    5010383089        клин    2
7    5010571514        палец    2
амортизатор задний и крепеж
1    5010239959        поперечина    1
2    5010383697        амортизатор    2
3    5001835165        сайлент-блок    2
4    5001835166        распорка    2
5    5001835168        чашка    2
6    5001835169        контакт    2
7    5001835170        контакт    2
8    5001835171        чашка    2
9    7420920437    5003034252    гайка стопорящая    2
11    5003101696        винт с 6-гр/головкой    2
12    5003058067        упорный подшипник    6
13    5003032113        гайка 6-гранная m    4
14    5003032159        гайка 6-гранная m    6
15    5003053511        плоская шайба    2
16    5003101161        винт с 6-гр/головкой    3    L40
17    5003101162        винт с 6-гр/головкой    3    L50

подвеска пневматическая вариант 20814/19/21
1    5010130819        поперечина    1
2    5010383685        амортизатор    2
6    5003101696        винт с 6-гр/головкой    2
7    5003058067        упорный подшипник    6
8    5003032113        гайка 6-гранная m    4
9    5003101582        винт с 6-гр/головкой    2
10    5003053463        плоская шайба    2
11    5003002073        6-гр/винт с буртиком    3    L40
12    5003002074        6-гр/винт с буртиком    3    L50
13    5003053511        плоская шайба    12
14    5003033009        гайка    6

подвеска пневматическая вариант 20820+43104
1    5010348978        поперечина    1
2    5010383687        амортизатор    2
6    5003101696        винт с 6-гр/головкой    2
7    5003058067        упорный подшипник    6
8    5003032113        гайка 6-гранная m    4
9    5003101582        винт с 6-гр/головкой    2
10    5003053463        плоская шайба    2
11    5003101161        винт с 6-гр/головкой    3    L40
12    5003101162        винт с 6-гр/головкой    3    L50
13    5003053511        плоская шайба    12
14    5003032159        гайка 6-гранная m    6
Стабилизатор задний и тяги Renault Premium
подвеска пневматическая Renault Premium
1    5010600002        брус    1
2    5010239670        кольцо трения    4
3    5010239674        распорка    2
4    5010383199        кронштейн    2
5    5010060356        резиновое кольцо    2
6    5010066261        колпак    2
7    5003101165        винт с 6-гр/головкой    8    L70
8    5003053511        плоская шайба    16
9    5003032159        гайка 6-гранная m    8
10    5003001991        шестигр. винт    4
11    5003053504        плоская шайба    4
12    5010294047        плита    4
13    5003101621        винт с 6-гр/головкой    4
14    5003058086        упорный подшипник    8
15    5003032113        гайка 6-гранная m    4
подвеска параболическая
1    5010600010        брус    1
2    5010060295        кронштейн    1    GH    слева
2    5010060296        кронштейн    1    DR    справа
3    5010130839        кронштейн    2
4    5010066261        колпак    2
5    5010060356        резиновое кольцо    2
6    5010066936        полукольцо    4
7    5010066937        кольцо трения    2
8    5000750414        шатун    4
9    5003101161        винт с 6-гр/головкой    8
10    5003058069        упорный подшипник    16
11    7420920434    5003034250    гайка стопорящая    8
12    5003101034        винт с 6-гр/головкой    4
13    5003058034        пружинная шайба    4
14    7420920437    5003034252    гайка стопорящая    4
15    5010239841        клин    2
16    5003101172        винт с 6-гр/головкой    8
17    5003058090        упорный подшипник    16
18    5003032159        гайка 6-гранная m    8

Воздушная подушка задняя Renault Premium
Вариант CAM16F2 / 20814/19
1    5010294307        воздушная подушка    2
3    5003032085        шестигр. гайка    2
4    5003053480        плоская шайба    2
5    7420920437    5003034252    гайка стопорящая    2
6    5010239051        опора воздушн/подушки    2
7    5003101161        винт с 6-гр/головкой    8    L40
7    5003101162        винт с 6-гр/головкой    8    L50
8    5003058090        упорный подшипник    16
9    5003032159        гайка 6-гранная m    8

CAM16F2 вариант 20820/21

1    5010294308        воздушная подушка    2
3    5003032085        шестигр. гайка    2
4    5003053480        плоская шайба    2
5    5010377571        гайка фланца    2    M16
6    5010239051        опора воздушн/подушки    2
7    5003002074        6-гр/винт с буртиком    8    L50
8    5003058090        упорный подшипник    16
9    5003033009        гайка    8    M14

CAM17F2 вариант 20814/19
1    5010557355        воздушная подушка    2
3    5003032085        шестигр. гайка    2
4    5003053480        плоская шайба    2
5    7420920437    5003034252    гайка стопорящая    2
6    5010239051        опора воздушн/подушки    2
7    5003101161        винт с 6-гр/головкой    8    L40
7    5003101162        винт с 6-гр/головкой    8    L50
8    5003058090        упорный подшипник    16
9    5003032159        гайка 6-гранная m    8
 CAM17F2 вариант 20820/21

1    5010557356        воздушная подушка    2
3    5003032085        шестигранник гайка    2
4    5003053480        плоская шайба    2
5    5010377571        гайка фланца    2    M16
6    5010239051        опора воздушн/подушки    2
7    5003002074        6-гр/винт с буртиком    8    L50
8    5003058090        упорный подшипник    16
9    5003033009        гайка    8    M14

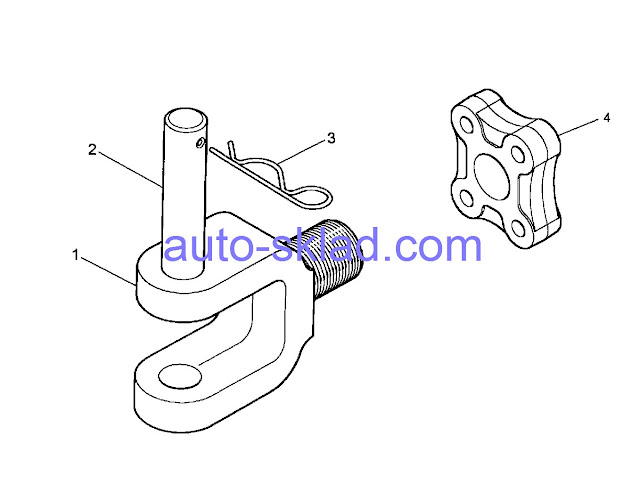

Запчасти для буксировки авто Renault Premium
Передний крюк, серьга прицепная

1    7420997334        прицеп/буксирн. скоба    1
2    5000746486        штифт    1
3    0021223073        шплинт   2
4    7420997338        распорка    1

Дополнительный / особый вариант:

1  5010584015        скоба    2
2  5010584127        штифт    2
3  5010496800        цепочка    2
4  0021223073        шплинт    2
5  5010356915        скоба    2

Задний крюк для буксировки авто

1    5010269638        прицеп/буксирн. скоба    1
2    5001834771        штифт    1
3    5003101390        шестигр. винт    4
4    5003058074        упорный подшипник    8
5    7703034222        стопорная гайка    4

особый вариант

1    5010584015        скоба    2
2    5010584127        штифт    2
3    5010496800        цепочка    2
4    0021223073        шплинт    2
5    5010571325        кронштейн    2
6    5003101167        винт с 6-гр/головкой    8

Сцепное устройство Renault Premium, где крепится прицеп к тягачу смотрится по номеру сцепного устройства, в данном авто оно может быть разным, самое ходовое:
Прицепное устройство JOST JSC 37С высотой 185, 250, 150  - 2"
Прицепное устройство rockinger  610D высотой 150, 175  -  2"
Прицепное устройство G.F высотой 185, 140, 150  -  2"
Прицепное устройство  VBG высотой 212
Прицепное устройство JOST JSK 36DV 1J высотой 172, 150, 185 - 2"
Прицепное устройство JOST JSK 37SW высота 185
Прицепное устройство EUROHITCH
Прицепное устройство Fontaine VBG 150 SP высотой 148, 185 и 210
Все эти позиции вы можете найти на нашем автоскладе запчастей, у наших продавцов на сайте auto-sklad.com

Источник: blog.auto-sklad.com

Похожие материалы:

1 комментариев:

Анонимный комментирует...

Отличная инструкция, а как распечатать ?

Отправить комментарий

Спасибо за оставленный комментарий!
