Задняя и передняя подвеска Renault Kerax DXI11

В данной статье мы разберем переднюю и заднюю подвеску Renault Kerax DXI11, а точнее  Renault Kerax DXI11 FAB-34.c/34.F.

рессора передняя Renault Kerax DXI11 FAB-34.c/34.F.

Если у вас Renault KERAX (FAB 33AA/../../SS), в статье Рессоры и листы рессор Renault KERAX (FAB 33AA/../../SS) мы рассматривали передние и задние рессоры.

Если Вы не уверенны что та или иная запчасть подойдет для вашего автомобиля, лучше обратиться к специалистам по подбору и продаже автозапчастей, которые есть на сайте auto-sklad.com. Так же если вам нужны другие запчасти для грузовых автомобилей Рено, на сайте АвтоСклад вы найдете все необходимое.



Рассмотрим именно с изображениями и номерами деталей переднюю подвеску: рессоры, амартизаторы, стабилизатор, детали крепления, отбойники и другое.
На заднюю подвеску так же рассмотрим рессоры, крепеж и отбойники подвески, деталировку стабилизатора, балансир и детали балансира, тяги реактивные и лучевые Renault Kerax DXI 11.


Итак начнем с переднего моста, а именно с передних рессора Рено Керакс.
рессора передняя рено керакс 5010557733

1 - 5010557733 рессора
2 - 7420929989 / 5010557698 Сайлентблоки 24*62*96
3 - 7420821542 резиновый клин перед
3 - 7420821545 резиновый клин сзади
4 - 7420821537 / 5001865806 центральный болт
5 - 7420920437 / 5003034252 гайка стопорящая 02 M16

Передняя рессора Kerax 5010630359

1 - 5010630359 листовая рессора 3 листовая
2 - 7420929989 / 5010557698 резиновая втулка
3 - 5001868200 установочный штифт
4 - 7420920437 / 5003034252 гайка стопорящая

Крепеж передней подвески:
1 - 5010557704 Серьга передней рессоры
2 - 5010610093 винт с 6-гр/головкой
3 - 5003101604 шестигр. винт
4 - 5003053480 плоская шайба / 5010610109 шайба
5 - 5010571079 стопорная гайка
6 - 5010571872 втулка

1 - 5010630840 направляющая швеллера
2 - 7421011708 швеллер, стемянка
3 - 5010647090 кронштейн
4 - 5010571947 плоская шайба
5 - 5010571535 стопорная гайка

1 - 7420840140 направляющая швеллера слева / 7420840141 направляющая швеллера справа
2 - 5010630364 Стремянка рессоры 220 х 92,5 М20
3 - 5010630363 Стремянка рессоры 170 х 92,5 М20
4 - 5010571947 плоская шайба
5 - 5010571535 стопорная гайка

Отбойник передней подвески
Renault Kerax DXI11 отбойник подвески
1 - 5010383951 Отбойник
2 - 5010557922 кронштейн
3 - 7420871826 клин
4 - 5003033009 гайка
5 - 5003002072 6-гр/винт с буртиком
1 - 5010383951 отбойник передней рессоры
2 - 5010630836 упор слева / 5010630837 упор справа
3 - 5003004175 винт длина 30mm
4 - 5003033009 гайка
5 - 5003002074 6-гр/винт с буртиком

Передние амортизаторы Renault Kerax DXI11
Передние амортизаторы Рено керакс DXI11
1 - 7420900192 амортизатор
2 - 5003002075 6-гр/винт с буртиком
3 - 5003033009 гайка
4 - 7420866467 кронштейн
5 - 5003101013 винт с 6-гр/головкой  L80
5 - 5010571538 винт с 6-гр/головкой L90
6 - 5003053463 плоская шайба

1 - 7420865132 амортизатор Kerax
2 - 7420848160 кронштейн слева / 7420848161 кронштейн справа
3 - 5003101013 винт с 6-гр/головкой L80
4 - 5003101871 шестигр. винт
5 - 7420855049 винт с 6-гр/головкой
6 - 5003101696 винт с 6-гр/головкой
7 - 5003053463 плоская шайба
8 - 5003053040 плоская шайба
9 - 5010571535 стопорная гайка

Стабилизатор передний Renault Kerax DXI11 и запчасти к ниму
втулки стабилизатора Renault Kerax DXI11
1 - 7482231732 /  7420894025 стабилизатор передний D45
2 - 7420850454 шатун
3 - 5003034264 / 5003034014 гайка стопорящая
4 - 7420910190 оковка слева / 7420910191 оковка справа
5 - 7420883487 полумуфта
6 - 5010560483 резиновая втулка
7 - 7420806736 полумуфта
8 - 5003002075 6-гр/винт с буртиком L60
9 - 5003002079 6-гр/винт с буртиком 100
10 - 5003033009 гайка M14
11 - 7420894629 захват D4
12 - 7401629908 винт
13 - 7420893685 пластмассовая шайба



Деталировка задней подвески Renault Kerax DXI11.
рессора 11 листов Renault Kerax DXI11.
1 - 7420583352  рессора 11 листовая Kerax
2 - 5001867839 первый лист (эллип.) коренной
3 - 5001867840 второй лист (эллип.) подкоренной
4 - 5001867851 третий лист (эллип.)
5 - 5001867851 четвертый лист (эллип.)
6 - 5001867841 пятый лист (эллип.)
7 - 5001867842 шестой лист
8 - 5001867843 седьмой лист
9 - 5001867844 восьмой лист
10 5001867845 9-й лист
11 - 5001867846 10 лист
12 5001867847 11-й лист
13 5001867856 центральный болт
14 гайка
15 5001867850 скоба

Крепеж задней подвески на мост:

1 - 7420390836 контакт
2 - 7401629549 пластина
3 - 7401629550 кронштейн (DT 6.11280)
4 - 7420443049 кронштейн
5 - 7420375759 затвор
6 - 7400966363 6-гр/винт с буртиком
7 - 7400959263 винт цил/г.6-г/угл
8 - 7420382336 распорный втулка
1 - 7401629744 Отбойник
2 - Винт с бортиком

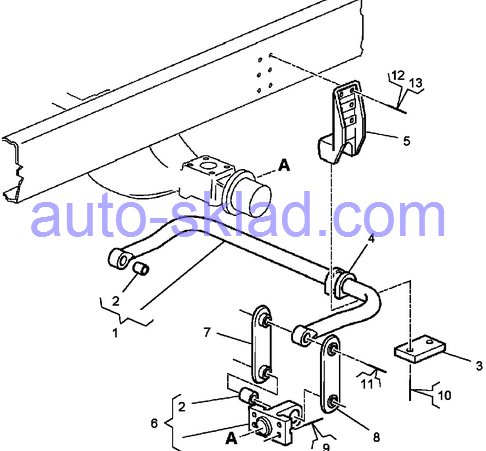

Задний стабилизатор Renault Kerax DXI11
 1 - 7401629164 задний стабилизатор
2 - 7401134955 втулка 4шт
3 - 7408158102 кронштейн
4 - 7401629169 резиновое кольцо
5 - 7403197958 кронштейн
6 - 7420587896 кронштейн
7 и 8- 7401079192 шатун
9 - 7400966358 6-гр/винт с буртиком L40
10 - 7400966367 6-гр/винт с буртиком
11 - 7400968298 6-гр/винт с буртиком L90
12 - 5003002075 6-гр/винт с буртиком L60
12 5003002079 6-гр/винт с буртиком 100
12 5010571936 6-гр/винт с буртиком 150
13 5003033009 гайка

Ось балансира и запчасти к балансиру Renault Kerax DXI11
стремянки, ремонт балансира Renault Kerax DXI11
1 - 7421087252 или 7420493911 кронштейн подвески 89660CNT AUGER AUG72187
2 - 7420442252 Сайлентблок балансира Renault Kerax
3 - 7421087257 или 7420522482 лотковая опора
4 - 7420466804 втулка балансира
5 - 7403197878 направляющая швеллера
6 - 7420442795 стремянки рессоры
7 - 7400990928 гайка
8 - 7400941916 плоская шайба
9 - 7400993079 шестигранный винт
10 - 7400963096 стопорная гайка
10 - 5010571079 стопорная гайка
11 - 7400980023 глухая заклёпка
12 - 5003001991 шестигранный винт
12 - 5003002075 6-гр/винт с буртиком D14
12 - 5003002083 6-гр/винт с буртиком
12 - 5003101034 винт с 6-гр/головкой
13 - 5010377570 гайка фланца D14
13 - 5010377571 гайка фланца D16
14 - 7420913837 распорный втулка D16
15 - 7420913839 распорный втулка D20
16 - 5003002086 6-гр/винт с буртиком
17 - 5003101696 винт с 6-гр/головкой
18 - 5003034275 стопорная гайка
19 - 5003053044 плоская шайба

Тяга реактивная, лучевая тяга, ремонт и запчасти Renault Kerax DXI11
лучевая тяга Renault Kerax DXI11
1 - 7421051052 реактивная тяга
2 - 5003001649 винт с 6-гр/головкой
3 - 7400963111 гайка стопорящая
4 - 7400955401 винт с 6-гр/головкой
5 - 7403198237 оковка
6 - 7420829503 Лучевая тяга Renault Kerax DXI11
7 - 7420828350 клин
8 - 7420828350 клин
9 - 5003002083 6-гр/винт с буртиком
10 - 5010377571 гайка фланца
11 - 7400978950 шестигранный винт
12 - 7400980280 плоская шайба
13 - 7420755936 штифт
14 - 7401577510 гайка
15 - 7420522860 кронштейн
16 - 7420522863 оковка
17 - 7420427685 штифт
18 - 7401078382 штифт
19 - 7420702095 ремонтный набор / сайлентблоки реактивной тяги, конфетки
20 7420840815 ремонтный набор, / сайлентблоки лучевой тяги, конфетки
21 7420840820 ремонтный набор лучевой тяги, яблоко
