1 мая 2014 г.

Запчасти кузова, подъем и опрокидавание кабины, облицовка кабины Renault Magmum DXI12 FAB17JB/RD/SD/TD

На данный автомобиль мы уже рассматривали и разбирали Оси, рулевое управление, карданные валы, тормозную систему и Запчасти подвески Renault Magmum DXI12 FAB17JB/RD/SD/TD, передние и задние навесные части подвески
Теперь пришло время рассмотреть кузовные детали и подвеску кабины и разобрать ее по частям.

Запчасти и детали кузова Рено Магнум ДХИ12, подвеска кабины, внутренняя и наружная облицовка.

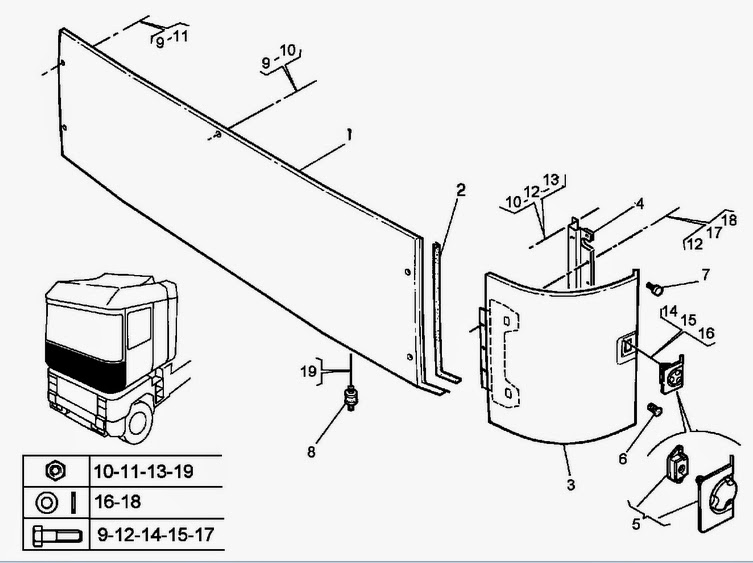

1    5000937387 облицовка радиатора 01    CAL    центральный
2    5010139118             01    GH    слева
2    5010139119             01    DR    справа
3    5000936535        закругленный угол    01    GH    слева
3    5000936536        закругленный угол    01    DR    справа
4    5000938835        кронштейн    01    GH    слева
4    5000938837        кронштейн    01    DR    справа
5    5000939420        замок    02
6    7700691944        резиновый упор    02
7    5010493550        упорный блочок    02
8    7704002509        сайлент-блок    02
9    5003008060        винт кругл.голов/torx    05
10    7703044181    7703044087    гайка байонетная    02
11    7703044075        гайка каркаса    04
12    7420920990    5003101753    6-гр. с призон/шайбой    06
13    7420920408 нажимная гайка    02
14    5003016075 винт кругл.голов/torx    04
15    7703008217 винт кругл.голов/torx    04
16    5003053452 плоская шайба    02
17    5003101669 винт с 6-гр/головкой    02
18    5003058074 упорный подшипник    02
19    7420920983 накидная гайка    02

1    5010544561    5010468593    Бампер передний под покраску 1
1    5010544561    5010468593    Бампер белый 1 шт   BLC
2    5010544563    5010468813    дверца    2
3    5001865481        винт цил/г.6-г/угл.    24
4    5010468582        колпак    01
5    5010468816        ход    01    SUP    верхний
6    7421012719    5010468606    решетка    01    SUP    верхний
7    5010468941  сетка нижняя    1
8    5010468815        ход    1    INF    нижний
9    7703072038        гвоздная заклёпка    25
10    5003008071        винт с шестигр. головкой    12
11    7421015127        пружинная шайба    12
12    5010623523        сетка    1

5010468561    Решетка радиатора RENAULT Magnum E-Tech,Magnum DXi 12/13 1    GRI    серый
5010544312    решетка радиат.    1    APE    красить
2  5010377221    упругий палец    4
3  5003033001    7420920984    шестигр. гайка    8
4  5003008068    5003008030    винт с шайбой    2
5010468568    декор. панель    01    GRI    серая
5  5010468807    5010468568 Панель решетки радиатора    1    APE
6  5010468808    7421105678    декор. панель    1    APE
5010468569  Панель решетки радиатора    1    GRI    серая
7  5010468566    сетка    1
8  7703080078    скоба    19
9  5003046009    пружинная гайка    02
10  5003008068    5003008030    винт с шайбой    2

1 5010574327  ступенька передняя левая 1
2 5010606153    подножка правая  1
3 5000938375    Перемычка ступен 2
4 5010211738    Перемычка ступен 4
5 5010491571    кронштейн  4
6 5000939464    резиновый упор    2
7 5000939327    нескользящий    2
8 5003101670    шестигр. винт    16    L20
8 5003101755    винт    16    L16
8 7420920997    5003101825    винт    16    L30    длина 30mm
9 5003033001    7420920984    шестигр. гайка    24
10 5003009406    шестигр. отвертка    4
11 5003058069    упорный подшипник    4
12 5000939615    пластмассовая шайба    4
13 5010418942    кронштейн левый 1
13 5010418943    кронштейн правый 1
14 5000421927    замок    2
15 5010574652    панель    1    APE    красить
16 7703002692    7703002157    6-гр/винт с буртиком    19
17 5003101722    шестигр. винт    4
18 5003033002    гайка    4
19 5003026016    винт    8
20 5010606205    кронштейн    2
21 7420920933    винт с 6-гр/головкой    4
22 5003058068    упорный подшипник    4
23 5010574682    обшивка    01
24 5010377501    винт цил/г.6-г/угл.    4
25 5010574657    панель    1    APE    красить
26 5010574683    обшивка    1
27  5010211862    кронштейн 2
28  5010617425    упор 2
29  5003101675    шестигр. винт 4
30  7420920460    5003053497 шайба коническая 4
31  7700691944    резиновый упор 2
32  5010599064    люк 1
35  5010571890    кронштейн крепления 2
36  5003033009    гайка 4
37  7420912551    кронштейн 1    GH слева
38  7420906889    кронштейн 1    DR справа
39  5000938826    кронштейн 2
40  7703033031    контргайка фланца 6
41  5010610772    кронштейн 1
42  5003002100    винт фланца    1
43  5010574724    шарнир 4
44  5010571378    6-гр. с призон/шайбой    12
45  5010599065    картер 1
46  5010574769    кронштейн 2
1 5010574569 пластина    1
2 5003002072 6-гр/винт с буртиком    2
3 5003033009 гайка    2
4 5010274542 кронштейн    1
5 5003002063 6-гр/винт с буртиком    4
6 5010274543 кронштейн    1
7 5003053482 плоская шайба    1
8 5010571157 стопорная гайка    1
9 5003008041 винт с шестигр. головкой    6
10 5003056075 зубч. шайба    6
11 7421072079 шестигр. гайка    6
12 5010574668 подкрылок 1 AVG спереди слева
13 5010574669 подкрылок 1 AVD спереди справа
14 5010574317 подкрылок 1 ARG сзади слева
15 5010574319 подкрылок 1 ARD сзади справа
 5010574320 брызговик передний 2шт 5010599440
7420771717    7420728654 Брызговик задний
1    7420936768 крыло верхнее центральное, задняя ось 2
2    7420498623 крепление заднего крыла   8
3    7420583442        полукрылок передняя часть на задней оси    1
3    7420583447        полукрылок правый передняя часть    1
4    7420771757        полукрылок задняя часть    2
5    7401079980        заглушка    4
6    7421011688        кронштейн    1    ARG    сзади слева
6    7421011689        стойка    1    ARD    сзади справа
7    5003002074        6-гр/винт с буртиком    8
8    5003033009        гайка    28
9    7421039185        кронштейн подкрылка 2
10    5010606800        деталь жёсткости    2
11    7420721840        перекладинка    4
12    7403988630        перекладинка    16
13    7403988631        перекладинка    4
15    7400977170        6-гр/винт с буртиком    16
16    7400960144        шайба    16
17    7400945444        винт фланца    8
18    7400976944        плоская шайба    8
19    7420815791        распорный втулка    8

1 5010574309 Угол бампера прав 1    APE    под покраску
2 5003056041 зубч. шайба 6
3 7400969600 винт кругл.голов/torx    6
4 5010377501 винт цил/г.6-г/угл.    13
5 5003008074 винт с шестигр. головкой    4
6 5010377795 уплотнительное кольцо    2
7 5003073005 уплотнительное кольцо    2
8 7420920990    5003101753    6-гр. с призон/шайбой    4
9 5003046009 пружинная гайка    5
10 5010574800 фартук    1    GH    слева
10 5010574801 фартук, полумесяц кабины правый    1
11 5003101707 винт с 6-гр/головкой    06
12 7420920457 плоская шайба    06
13 5010574321 ящик    1    APE    красить
15 5010148310 защёлка    1
16 5010268197 профиль    2
17 5000938532 дно    1
18 5003074041 заглушка    2
19 5003008038    винт кругл.голов/torx    1
20 5003057042    упругая шайба    1
21 5003072227    гвоздная заклёпка    8
22 5010272633    плоская шайба    8
23 7420920990    5003101753    6-гр. с призон/шайбой    04
24 5010574312    закругленный угол    1    DR    справа
24 5010574314    закругленный угол    1    GH    слева
25 5010574783    кронштейн    1    GH    слева
25 5010574784    кронштейн    1    DR    справа
26 5010610676    кронштейн    2
27 5003101669    винт с 6-гр/головкой    4
28 5003053432    плоская шайба    04
29 5010574863    каркас    01    GH    слева
29 5010574868    каркас    01    DR    справа
30 5003026010    винт с шестигр. головкой    20
31 7703058132    шайба коническая    32
32 5010610247    шестигр. винт    06
33 7703002692    7703002157    6-гр/винт с буртиком    16
34 5010491826    кронштейн    1    GH    слева
34 5010491932    кронштейн    1    DR    справа
35 7703033031    контргайка фланца    16
36 5003002063    6-гр/винт с буртиком    04
37 5003033012    гайка    4
38 5010571371    кронштейн    1    GH    слева
38 5010571372    кронштейн    1    DR    справа
39 5010610011    плита    2
40 5003053455    плоская шайба    08
41 5010574311 Угол бампера левый 1    APE    красить
42 5010574323    ящик    1    APE    красить
43 5000939328    нескользящий    2
44 5001843048    цилиндр замка    2    RSP    уточнить маркировку

Двери и внутренности дверей Рено Магнум
1 5010590225 Набор лечинок полный
1    5001843076 набор замков двери   1
2    5001843047 цилиндр замка, личинка замка 2    RSP уточнить маркировку
3    5001843048 цилиндр замка, личинка с ключем 1    RSP    уточнить маркировку
1    7421275875    5010468940    Стеклоподъемник окна 2шт
3    7703079185        фиксатор    4
4    5003079113        гибкий хомут    2
5    5010227319        распорка    2
6    5010214624    7400970773    кабельн. уплотнение    4
7    7703497382        ушко    4
8    5010214518        изолятор    2
9    7703497396        кабельный контакт    4
10    5010214526        резиновое уплотнение    2
11    5010214522        изолятор    2

Автономный отопитель
1    5001850038 турбина, мотор отопителя AT2000S  1
2    5001858535 сетка    1
3    5001868417 крышка картера    1
4    5001858537 сетка    1
5    5001850046 картер    1
6    5001849758 прерыватель термореле    1
7    5001850032 фотоэлемент    1
8    5001850043 патрон    1
9    5001850042 направляющий лист    1
10    5001850033 свеча накаливания    1
11    5001850041 направляющий лист    1
12    5001850040    1
13    5001850034 камера горения    1
15    5001850036 изоляция    1
16    5001850039 набор уплотнений   1
17    5001858536 сетка    1
18    7420854808 печатная плата    1
19    5001866524 датчик температуры    1

Кондиционер кабины
1    5001875436 Радиатор кондиционера 1шт
25410-    5001866276 (6.26604 Diesel Technic) компрессор кондиционера 1 обновлен. и 5010563567 компрессор
2    5010563367        поглотитель влаги    1
3    5003002081        6-гр/винт с буртиком    2
4    5003033001    7420920984    шестигр. гайка    2
5    5010605669        гибк.ая труба    1
6    7421023475    5010605668    шланг    1
7    5010605670        гибк.ая труба    1
8    5010605667        гибк.ая труба    1
9    5010606303        кронштейн    1
10    7420515160        зажимный хомут    1
11    5010610114        фиксатор    2
12    7420920990    5003101753    6-гр. с призон/шайбой    2
13    7703079338        фиксатор    5
14    7703101513    5003101460    шестигр. винт    1
15    5003058068        упорный подшипник    1
16    5003085018        соединит. кабель    6
17    5001858392        прессостат    1
18    7703297681        изолятор    1
19    7703297683        замок    1
20    7703497400        кабельный контакт    1
21    5001867621        уплотнительное кольцо    4
22    5001867622        уплотнительное кольцо    1
23    5001867623        уплотнительное кольцо    1
24    7420817667    5001833935    уплотнительное кольцо    1
25    7420817667    5001833935    уплотнительное кольцо    1

Оборудование и запчасти наружные
 1    5010225487    зеркало заднего вида в сборе    1    CPL
2    5010646156    зеркало заднего вида в сборе  1    CPL
3    5003021012    винт с шестигр. головкой    8
4    5003058074    упорный подшипник    8
5    5003008075    винт с шестигр. головкой    4
6    5010271819    проходн.втулка кабеля    2
7    5010646159    зеркало заднего вида    1
8    5003008076    винт с шестигр. головкой    3
9    5003043027    гайка обжимаемая    2
10    5003058074    упорный подшипник    1
11    5001842202    зеркало заднего вида    1    PAS    пассажир
12    5001838475    зеркало заднего вида с ду.    1    CND    водитель
13    5000289392    покрышка    2
14    5000289391    покрышка    1
15    5000289389    покрышка 4
16    5001838472    покрышка    4
17    5010149029    коробка с насадками    2
18    5001838473    покрышка    2
19    5000289428    электроарматура    1
20    5000289417    гайка 6-гранная m    2
21    5001873673    зеркало заднего вида малое, пассажирское    1
22    5000289386    рычаг    1
23    5000289377    Стекло заркала правое левое 2 шт
25    5000289387    покрышка    1
26    5000289394    распорка    1
27    5010149028    изолятор    2
28    5000922180    кабельный контакт    10
29    5000922181    штифт    10
30    5000289378    электрорегулировка отдельно   2
31    5001838461    рычаг    1    CND    водитель
32    5001838471    рычаг    1    PAS    пассажир
 7482265705 7420849799 зеркало над лобовым стеклом 1шт

 Крепеж подвеска кабины и опрокидование кабины:
1    5010552267 опорная скоба левая   1
2    5010552268 опорная скоба правая   1
3    5010571245        штифт    2
4    5003057052        упругая шайба    2
5    5010649181        палец    2
6    5010571248        чашка    4
7    5010228814        торсион кабины 1
8    5001868166        сайлентблок стабилизатора кабины переднего   1
9    5010228918        кронштейн    2
10    5010552370 амортизатор кабины 2
11    5010491301 воздушная подушка передняя кабины 2
12    5010377874        кольцевое уплотнение    2
13    5003002087        6-гр/винт с буртиком    4
14    5010377571        гайка фланца    6
15    5010552290        деталь жёсткости    2
16    7420861341    5003002064    6-гр/винт с буртиком    16
17    0000147280        распорка    8
18    5003002077        6-гр/винт с буртиком    10
19    5010377570        гайка фланца    14
20    5010610039        винт фланца    2
21    5010615122        шатун    2
22    5010615075        деталь жёсткости    2
23    5010629102        шатун    2
24    5010629753        пружина кручения    1    GH    слева
24    5010629754        пружина кручения    1    DR    справа
25    5010610025        штифт    2
26    5010377342        стопорн. скоба    2
27    5010228812        распорка    2
28    5010571936        6-гр/винт с буртиком    2
29    5003053504        плоская шайба    2
30    5010491387        распорка    2
31    5003002078        6-гр/винт с буртиком   2
32 5010610115    распорка    2
33 5010610425    6-гр/винт с буртиком    2
34 5010615907    шайба коническая    4
35 5010629370    кронштейн    1
36 5010629371    кронштейн    1
37 5003002063    6-гр/винт с буртиком    8
38 7482068388    фиксатор гайки    4
39 5010239248    упор, отбойник кабины    2шт


1    5010615920  насос подъема кабины   01
2    5010567668    кронштейн    01
3    5010615916    гибкая труба    01
4    5010615917    гибкая труба    01
5    5010629108    гидроцилиндр подъема кабины левый    01
6    5010629264    гидроцилиндр кабины правый 1шт
7    5010491397    кольцо    02
8    5010532857    гибкая труба    01
9    5010615918    гибкая труба    01
10    5003085018    соединит. кабель 30
11    7420428158    гибкий хомут    01
12    5010377474    фиксатор 2
13    5010629841    5010615908 соединитель 1
14    5003101675    шестигр. винт    02
15    7703058132    шайба коническая 02
16    7703002690    винт фланца    02
17    5010377560    кольцо    02
18    5010610038    6-гр/винт с буртиком    02
19    7420920407    гайка стопорящая    04
20    5003002110    6-гр/винт с буртиком    04
21    5010228891    кольцо    02
22    5010228894    центрующая шайба    04
23    5010629146    наклейка 01

1    7482052893 воздушная подушка кабины задняя 2
2    5010629471    амортизатор задний 2
3    5003002067    6-гр/винт с буртиком 2    L80
4    7420920463    5003053499    плоская шайба 4
5    5003019018    шестигранный винт 12
6    7420920460    5003053497    шайба коническая    12
7    5010615005    замок кабины 2
8    5005030051    соединитель 2
9    7482050115    5010552371    оковка 2
10    5000334702    винт с 6-гр/головкой 6    L70
11    7420920407    гайка стопорящая 8

источник: blog.auto-sklad.com


Похожие материалы:

0 комментариев:

Отправить комментарий

Спасибо за оставленный комментарий!
