4 мая 2014 г.

Запчасти двигателя и электрика Renault Magmum DXI12

На данный автомобиль мы уже рассматривали и разбирали:
Оси, рулевое управление, карданные валы, тормозную систему
Запчасти подвески Renault Magmum DXI12 FAB17JB/RD/SD/TD, передние и задние навесные части подвеск
Запчасти кузова, подъем и опрокидавание кабины, облицовка кабины Renault Magmum DXI12

В данной статье мы рассмотрим запчасти двигателя и электронику грузового автомобиля Рено Магнум ДХИ12


5001866153 полный набор прокладок нижний
5001866152 полный набор прокладок верхний
 1 7408130120    блок цилиндра    1
2 7400422426    палец    1
3 7401547040    винт    14
4 7400981735    пробка    3
5 7400981245    заглушка    01
6 7408170389    палец    2
7 7401546624    шайба    3
8 7408170666    пробка    1
9 7403165099    пробка    2
10 7400976038    уплотнительное кольцо    2
11 7400018677    прокладка 1
12 7400960634    заглушка 2
13 7403183414    плита 1
14 7400973523    винт    20
15 7400965187    винт фланца    6
16 7400011996    плоск. уплот. кольцо    2
17 7400960631    заглушка    2
18 7408170389    палец    2

1 7420513368 Кожух маховика 1
2 7485108352 Сальник коленвала 1
3 7400479606    крышка    1
4 7400946544    винт фланца 2
5 7400966364    6-гр/винт с буртиком    8
6 7400966366        6-гр/винт с буртиком    2
7 7400966371    6-гр/винт с буртиком    2
8 7400974673    кольцевое уплотнение    1

 1    7408170561    плита    01
2    7400946470    винт фланца    17
3    7420489341    резиновое уплотнение    01
4    7408170237    опорная плита    01
5    7400946473    6-гр/винт с буртиком    04
6    7420569720    картер распределителя    01
7    7403165095    пробка    01
8    7400968553    6-гр/винт с буртиком    01
9    7400965182    винт    03
10    7400965183    6-гр/винт с буртиком    01
11    7400965190    винт фланца    01
12    7400965223    винт фланца    01
13    7420714247    резиновое уплотнение    01
14    7408170235    плита    01
15    7400972542    винт цил/г.6-г/угл.    16
16    7403165064    картер распределителя    01
17    7401547940    патрон 02
18    7400956022    вставка резьбы    01
19    7400973096    винт фланца    04
20    7400947790    6-гр/винт с буртиком    02
21    7400965217    6-гр/винт с буртиком    11
22    7400965183    6-гр/винт с буртиком    01
23    7400965190    винт фланца    01
24    7403830184    резиновое уплотнение    01
25    7420555696    герметичное уплотнение    01


1 5001873314    адаптационный набор 1
2 5001874651    адаптационный набор 1
3 7420724256    труба    1
4 5003075053    пробка    1
5 7420579690    уплотн. маслосборника    1
6 7400946440    винт фланца    1
7 7400949656    уплотнительное кольцо    1
8 7420739547    7420538726    винт фланца 16
9 7420700754    фиксатор 3
11 5689330114    герметик (паста) 1

1    7420411189 коленвал    1шт
2    7400422253 шпонка    01
3    7400978130 пробка    01
4    7400950645 палец    01
5    7403093651 или 7420397164    упорный подшипник    01    STD    стандартнык
6    7420530916 коренные вкладыши 7шт    STD    стандартные
7    7420412200 шатун  коленвала 6шт    CPL
8    7400276134 вкладыш подш. шир конца 6шт    STD стандартные
9    7401543035 винт    12
10 7420381185 кольцо шатуна 6

1 7420729380    маховик    1
2 7420711957 стартерный венец    01
3 7401543563    шайба    14
4 7401677893    винт    14
5 7420512915 шариковый подшипник маховика 1

1    7408193930 демпфер    1
2    7401546491    ступица    1
3    7408193962    распорка    1
4    7401543316    винт 1
5    7400422124    шайба    1
6    7400955320    шестигр. винт    6
7    7408149260    шкив    1
8    7400946173    винт фланца    6
9    7401677558    упорная шайба    4
10    7400011013    шариковый подшипник    1
11    7401546480    уплотнительн. кольцо    1    ETH    герметично
12    7401547846    ступица    01
13    7400914532    стопорное кольцо    1
14    7400471499    шариковый подшипник    1
15    7400969542    винт цил/г.6-г/угл.    3
16    7420838388    подшипник    01
17    7400967344    кольцевое уплотнение    1

1    7420515059 поршень в сборе с кольцами и уплотнениями 6 шт
2    7400270950        набор уплотнений    06
3    7420509932 поршневые кольца 6шт
4    7403155115  палец порневой  6шт
5    7400914530 или   7703066036    стяжное кольцо    12
6    7400470922        резиновое уплотнение    06    SUP    верхний
7    7400470190        набор уплотнений    12    MIL    середина
8    7400424833        резиновое уплотнение    06    INF    нижний
9    7401677591        клин
1    7420929885 головка цилиндра    01    CPL    полностю
1    7485000784 ГБЦ обновлен.
2    7403099100        прокладка головки цилиндров    01
3    7403165303        рук-во п/клап.    24
4    7408170553        пробка    01
5    7401544710        уплотнительн. кольцо    01
6    7401547419        винт    38
7    7485104134        набор медн. втулок    01
8    7408148863        специальный штифт    09
9    7400949659        кольцевое уплотнение    12
10    7403155171        пробка    12
11    7403165747        кольцевое уплотнение    06
12    7400947281        уплотнение медное    01
13    7400968060        заглушка    01
14    7400968062        пробка    02
15    7403169366        клапанное гнездо    12    ECH    выхлоп
16    7400946441        винт фланца    03
17    7428429850        фиксатор    01
18    7400983472        опорный хомут    01
19    7408131707        пластинка закупорочн.    11
20    7400422426        палец    01
21    7420459329        клапанное гнездо    12    ADM    впуск
1    7420542545    крышка гол/бл/цилиндр    1
2    7421070576    уплотн. лента    1
3    7408148488    специальная гайка    16
4    7403964604    кольцо    16
5    7420566300    экран    1
6    7400946441    винт фланца    3

1    7420459326        впускной клапан    12    ADM    впуск
2    7420441945        выхлопной клапан    12    ECH    выхлоп
3    7403183210        пружа клапан    24
4    7403183211        пружина, рессора    12    ECH    выхлоп
5    7420864662        изол. клапана    24
6    7401546487        клап. мойщ.    24
7    7401677875        полушпонка    48
1    7408170158    вал коромысла    01
2    7400955096    пробка    02
3    7421024794    коромысло    06    ADM    впуск
4    7421089229 или 7421023450    рукоятка рокера    06    PPE    насос
5    7421023377 или 7420749290    рукоятка рокера    06    ECH    выхлоп
6    7403183207    швеллер    06    ADM    впуск
7    7400946911    гайка 6-гранная m m    12
8    7401546458    установочный винт    06
9    7400944364    уплотнительное кольцо    12
11    7420441753    шаровое гнездо    06    CPL    полностю
12    7401677396    специальная гайка    06
13    7401546775    установочный винт    06
14    7403964817    жиклёр, форсунка    06
16    7420441753    шаровое гнездо    06    CPL    полностю
17    7400067089    шарик    06
18    7420509561    швеллер    06    ECH    выхлоп
19    7408148353    коромысло    01    JEU    комплект деталей
20    7400946670    6-гр/винт с буртиком    06
21    7401547889    винт    14
22    7420570748    пружина, рессора    06
23    7420913287    электромаг. клапан    01
24    7420556016    управл. клапан    01
25    7408148407    скоба    01
26    7408148188    переходник    01
27    7408193971    труба    01
28    7401677370    кольцо    02
29    7403165142    6-гр/винт с буртиком    02
30    7400969587    винт кругл.голов/torx    03
31    7400946173    винт фланца    03
32    7420526428    кольцо    01

1    7403165224 распредвал 1шт
2    7420503200        комплект вкладышей подш.    01    STD    стандарт
3    7400276630        вкладыш распредвала 06    STD    стандарт
5    7401547889        винт    14
6    7401547888        винт   1
7    7401677283        винт    6
8    7408170626        специальный штифт    7
9    7400950562        штифт    7
10    7401546484        втулка    7

1    7408170193    промежуточн. шестерня 1    71D
2    7408170219    ступица 2
3    7408170220    упорный подшипник 3
4    7403184865    упор 3
5    7403184868    щиток подшипника 3
6    7401547886    винт 18
7    7408170195    промежуточная шестерня 1    83D
8    7408170197    промежуточная шестерня 1    97D
9    7408170199    ступица 1
10    7420441079    винт 6
11    7403155166    диск 1
12    7420440991    распорка 1
13    7408170954    демпфер 1
14    7420450344    шестерня 1
16    7408170192    шестерня 1    38D

1    7420760114    впускной коллектор 1
2    7420463858    резиновое уплотнение  1
3    7400947281    уплотнение медное 1
4    7400965180    6-гр/винт с буртиком 12
5    7400968892    6-гр/винт с буртиком 1
6    7400960628    пробка 1

1    5001866286    турбина 1    RNV
1    7420569120    турбокомпрессор    01
2    7400420641    фибр/уплот.без азбест    01
3    7400420643    фибр/уплот.без азбест    01
4    7400469543    скоба    01
5    7401547255    резиновое уплотнение    01
6    7401547592    обратный трубопровод    01    HUI    масло
7    7420497981    гибк.ая труба    01    HUI    масло
8    7408148729    распорка    01
9    7400469601    уплотн. кольцо    01
10    7400947760    6-гр/винт с буртиком    02
11    7400946470    винт фланца    02

1    7420715962    коллектор на выхлопе    01    MIL    середина
2    7420715964    коллектор на выхлопе    2
3    7408170959    нержав. уплотнение    6
4    7401546517    распорка    20
5    7400965189    6-гр/винт с буртиком    20
6    7420784537    прокладка    1
7    7400977299    штырь    04
8    7400478344    распорка    4
9    7400471622    контргайка фланца    4
10    5010606208    экран    1
11    7703002692    7703002157    6-гр/винт с буртиком 5
12    7420487035    уплотнительное кольцо 1    ETH    герметично

1    5001866278    водяной насос    01    RNV    обновлен.
1    7420734268 насос водяной, помпа водяная   01
2    7420713789 корпус помпы 01
3    7400948980 уплотн. под фланцем    01
4    7400975687 кольцевое уплотнение    01
5    5003002047 винт фланца    04
6    5010553337 винт фланца    03
7    7400975675 уплотнительное кольцо    01
8    7420810238 крышка    01
10    7420734267 комплект

 1    7408149182    термостат    01
2    7420713785    коробка    01
3    7408170519    фибр/уплот.без азбест    01
4    7401544710    уплотнительн. кольцо    01
5    7400471734    винт    03
6    7408170319    патрубок    01
7    7401547254    кольцо    02
8    7408170513    соединительный фланец    01
9    7408170514    фибр/уплот.без азбест    01
10    7400946173    винт фланца    02
11    7400965189    6-гр/винт с буртиком    2
12    7420585610    крышка    01
13    7408149301    металлопласт. уплотн.    01
14    7400471734    винт    02
15    5010514986    труба    01
16    7401547252    уплотн. кольцо    01
17    7401546531    кронштейн крепления    01
18    7400946173    винт фланца    01
19    7400965186    винт фланца    01
20    7400971098    гайка    01

1    7420715585 ремень 60-180cm    00    ALT    генератор перем. тока
2    7420715587 ремень 60-180cm    00    VEN    вентиляция

1    7408149855    натяжитель ремня    01    ALT    генератор перем. тока
2    7403979980    натяжитель ремня    01    VEN    вентиляция
3    7403154365    кронштейн    01
4    7400959245    шестигр. отвертка    01
5    7400949302    шестигр. отвертка    01
6    7400965186    винт фланца    02

 1    7408170261    масляный насос    01    CPL    полностю
2    7400965181    винт фланца    04
 Деталирока маслянного насоса
3    7400946470    винт фланца    02
4    7400422426    палец    02
5    7401546076    штифт упругий    01
7    7408170264    шестерня    01
9    7408170265    шестерня    01
10    7408170454    ступица    01
11    7401677509    упор    01
12    7401677510    крышка    01
13    7400948217    6-гр/винт с буртиком    03
14    7403979001    плита    01
15    7400965180    6-гр/винт с буртиком    02

 1    7420730366 или 7420723083 корпус масл. фильтра    01    CPL    полностю
2    7400011998    уплотнение медное    01
3    7400960632    пробка    01
4    7403169689    набор запчастей    01
5    7400949659    кольцевое уплотнение    01
6    7400980936    кольцевое уплотнение    01
7    7400947542    винт фланца    04
8    7400471085    клапан 02
9    7400466653    пружина, рессора    02
10    5003062003    прокладка    02
11    7400471598    пробка 02
12    7400946778    пробка    01
13    7400469846    резиновое кольцо    01
14    7401546305    клапан    01
15    7400471648    крышка    01
16    7400466623    патрон    02
17    7400469904    патрон    01
18    7408131707    пластинка закупорочн.    03
19    7420510082    металлопласт. уплотн.    01
20    7400945444    винт фланца    07
21    7400969225    6-гр/винт с буртиком    03
22    7420541379    масляный фильтр    01
23    7420709459    фильтр. патрон    02

Насос низкого давления
100    7420752310    питательный насос    01
1    7421067955 или 7420749646    питательный насос    01    CPL    полностю
3    7400969408    винт цил/г.6-г/угл.    05
4    7400940090    шайба    05
5    7408148471    уплотнительн. кольцо    02
7    7401677545    заглушка    03
8    7400947622    7420549894    уплотнение медное    03
9    7400076706    пружина сжатия    01
10    7420430099    конус    01
11    7403165863    распорка    01
12    7420405026    конус    01
13    7420810227    пружина, рессора    01
14    7401547951    уплотн. кольцо    01
15    7401677217    пробка    01
16    7400074033    ниппель    01
17    7400947620    прокладка    05
18    7400949873    специальная шайба    02
19    7420430101    клапан    01
20    7408148570    соединитель    01
21    7420381155    уплотн. заглушка    01
22    7403184837    винт    01
23    7403964833    прокладка    01
24    7400965220    6-гр/винт с буртиком    02
25    7400965190    винт фланца    01
26    7420768698    клапан    01    JEU    комплект деталей
27    7485102444    клапан    01    JEU    комплект деталей
28    7400018665    прокладка    01
32    7400976013    кольцевое уплотнение    01
33    7400951085    стяжное кольцо    01

 1    5001866295    обновл. инжекц.блок    06    RNV    обновлен.
1    7420430583    форсунка    06
2    7420440280    поперечина    06
3    7408131597    винт    06
4    7400276948    компл. уплотн. колец    06    JEU    комплект деталей

 1    7421023287    корпус фильт.для горюч.    01    CPL    полностю
3    7420528989    copper joint    01
4    7420528999    шарик    01
5    7420744692    7420542756    крышка    01
6    7420542751    заглушка    01
7    7420972291    7420541381    фильтр. патрон
8    7400946671    винт фланца    03
14    7420784686    6-гр/винт с буртиком    01

1    7420998634    7420541383    топливный фильтр, возле бака    01
2    7420875073    подогреватель    01

1    7420507934     топливный бак    01    AC
2    7482158841    7420981962 датчик уровня топлива    01
3    5001831924    резиновое уплотнение    01
4    7400018677    прокладка    01
5    7420503566    пробка    01
6    5001865160    пробка заливного отв.    01    CLE    закрытие на ключ
7    5010505972    пробка заливного отв.    01
9    5001858508    кольцевое уплотнение    01
10    5010306102    кожух    01
11    5010306098    кабельный контакт    01

 1    7420507930    топливный бак    01    AC
2    7482158843    7420981968    комб. блок бака    01
3    5001831924    резиновое уплотнение    01
4    7400018677    прокладка    01
5    7420503566    пробка    01
6    5001865160    пробка заливного отв.    01    CLE    закрытие на ключ
7    5010505972    пробка заливного отв.    01
9    5001858508    кольцевое уплотнение    01
10    5010306102    кожух    01
11    5010306098    кабельный контакт
1    7420981232    отцепляемый вент-тор    01
2    7420467591    кронштейн    01
3    5003085018    соединит. кабель    01
4    7703034257    7703034135    гайка стопорящая    01
5    7420467593    плита    01
6    7420440939    фиксатор    01
7    5001866205    крыльчатка    01
8    7420993868    отцепляемая ступица    01
9    5001866943    отражатель    01
10    5001866944    винт    04
11    5001866945    винт    06
12    7403963409    кабельный контакт    01
13    5010306490    изолятор    01
14    5010214623    резиновое уплотнение    02

 1    5001873716        er воздушное охлаждение    01    RNV    обновлен.
1    5001873718        er did воздухоохлажд.    01    DID    прямое распределение
1    5001873720        воздухоохлаж.исправл.    01    REP    ремонт
1    7420833583        охладитель воздуха    01
2    5010619446        радиатор    01
2    5001866280        er водяной радиатор    01    RNV    обновлен.
2    5001873687        er did вод/радиатора    01    DID    прямое распределение
2    5001873689        вод/радиатор исправл.    01    REP    ремонт
3    5010588079        сопло    01
4    7420542699        обечайка    01
5    5003101882        винт с 6-гр/головкой    06
6    5001857046        сливна пробка    01
7    5003062011        copper joint    01
8    5010619576        кронштейн 1
9    7401676465        распорка    02
10    7703002070        винт фланца    02    L35
10    7703002822        винт фланца    02    L20
11    7401674454        квадр. шайба    04
12    7403154223        распорка    04
13    7420920469        плоская шайба    01
14    7703002174        винт фланца    04

 1    5010619237    дюритовый шланг    01
2    7420780845    колено    01
3    5010552410    зажим шланга    04
4    5010619213    труба    01
5    7400975675    уплотнительное кольцо    01
6    7400946173    винт фланца    02

 2    5010213367    клапанная пробка    01
3    5010213572    короб    01
4    5516031803    пробка заливного отв.    01
5    5516031805    0948360843    кольцевое уплотнение    01
6    7421239485    датчик уровня    01
8    5000938523    кронштейн    01
9    5010140052    ремень    01    SUP    верхний
9    5010140053    ремень    01    INF    нижний
10    5003101099    винт с 6-гр/головкой    01
11    5000568249    плоская шайба    01
12    5005015006    винт/пружина сжатия    02
13    5003101723    винт с 6-гр/головкой    02
14    5003053452    плоская шайба    02
15    5003034244    5003034255    стопорная гайка    02
16    5003019057    винт    02
17    5010306098    кабельный контакт
18    5010306310    коробка с насадками    01
19    5689110248    полиамидная трубка    00    VAM    продаётся на метр
20    5010315126    наклейка    01

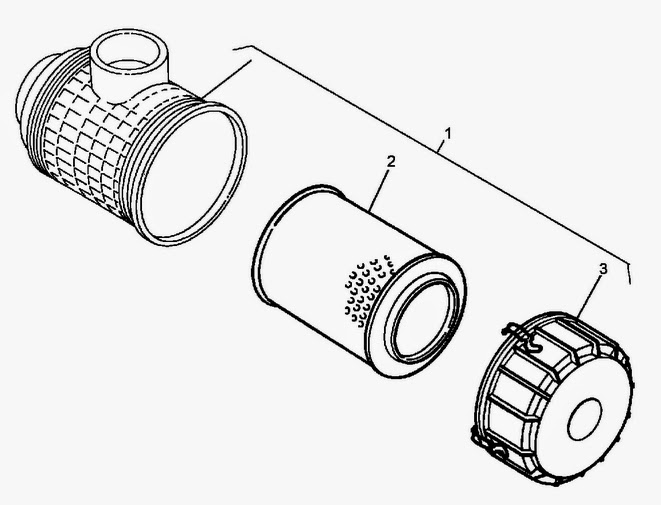

1 5010626191    воздушный фильтр    01    CPL    полностю
2 5001865723    фильтр. элемент    01
3 5001865728    крышка    01

1    7420554000        глушитель    01
2    7420564258        глушитель    01

1    7420701803        головка цил.компресс.    01    CPL    полностю
2    7485102274 ГБЦ компрессора ремкомплект
3  7420713886 компрессор возд.    01

1    7420567060 гидронасос    1
2    7400925256    резиновое уплотнение    1
3    7408170423    шестерня    1
4    7420367040    гайка кругл. прорезн.    1
5    7400946472    6-гр/винт с буртиком    2

1    5001866293    стартер    01    RNV    обновлен.
1    7420714203    стартер    01
2    5001866487    электромаг. контактор    01
3    5001866488    электрическое реле    01

Подвеска двигателя, крепеж
 1 7403171683    подрамник двигателя 1
2 7420503551    упругий палец 1
3 7409515891    распорный втулка 4
4 5003002065    6-гр/винт с буртиком 4
5 5003033012    гайка 4
6 7400966362    винт с 6-гр/головкой 2
7 7400967786    винт с 6-гр/головкой 8
8 7400979014    гайка фланца 4
 1    7420505048    креп. двигателя    1    ARG    сзади слева
2    7420505045    креп. двигателя    1    ARD    сзади справа
3    7400980551    6-гр/винт с буртиком    6
4    7400979015    гайка фланца    6
5    7420499469    упругий палец    2
6    5003002077    6-гр/винт с буртиком    4
7    5003002072    6-гр/винт с буртиком    2
8    5003033009    гайка    6
9    7400991198    винт фланца    4
10    7400990805    плоская шайба    4
11    7400979015    гайка фланца    4

 5001837501        подрулев/переключатель управление освещением
 5010480375        подрулев/переключатель привод стеклоочистителей
 5010589918        манипулятор замедлителем
 5010271974        телеуправление

опубликовано: blog.auto-sklad.com


Похожие материалы:

0 комментариев:

Отправить комментарий

Спасибо за оставленный комментарий!
